На рис. 1-2:
1- картер главной передачи (его левая половина);
2- поводок вилки переключения;
3- вилка переключения;
4- ось вилки переключения;
5- картер главной передачи (правая половина);
6- ведущая шестерня переднего хода;
7- цепь;
8- звездочка;
9- сальник;
10- ведущий вал;
11- подшипник 204;
12- металлический карданный шарнир;
13- полуось дифференциала;
14- крышка корпуса дифференциала;
15- корпус дифференциала;
16- устройство натяжения цепи;
17- ведомая шестерня заднего хода;
18- ось сателлитов;
19- шестерня-сателлит;
20- сальник;
21- подшипник 207;
22- ведомая шестерня переднего хода;
23- прокладка;
24- ведущая шестерня заднего хода;
25- вал промежуточный;
26- подшипник 203;
27- крышка;
28- штифт;
29- крышка;
[Pilt: 883.jpg]

Подвеска и привод задних колес: 1 — полуось ведомая; 2 — подшипник роликовый 7205; 3 — кольцо упорное; 4 — кулачок тормозной; 5— гайка регулировочная; 6— шайба стопорная; 7 — кольцо стопорное; 8 — шпонка; 9 — гайка; 10 — чашка; 11 — пружина тормозных колодок; 12 — колодка тормозная; 13 — болт; 14 — муфта резиновая; 15 — шайба коническая; 16 — полуось ведущая; 17 — кожух муфты; 18 — ступица заднего колеса; 19 — сальник; 20 — тяга тормозная малая; 21 — ось; 22 — масленка; 23 — пружина задней подвески; 24 — буфер резиновый; 25 — амортизатор пружинно-гидравлический; 26 — шарнир карданный; 27 — балансир; 28 — болт-ось; 29 — труба тормоза; 30 — рычаг тормозного кулачка; 31 — шплинт.
Vasta
#22

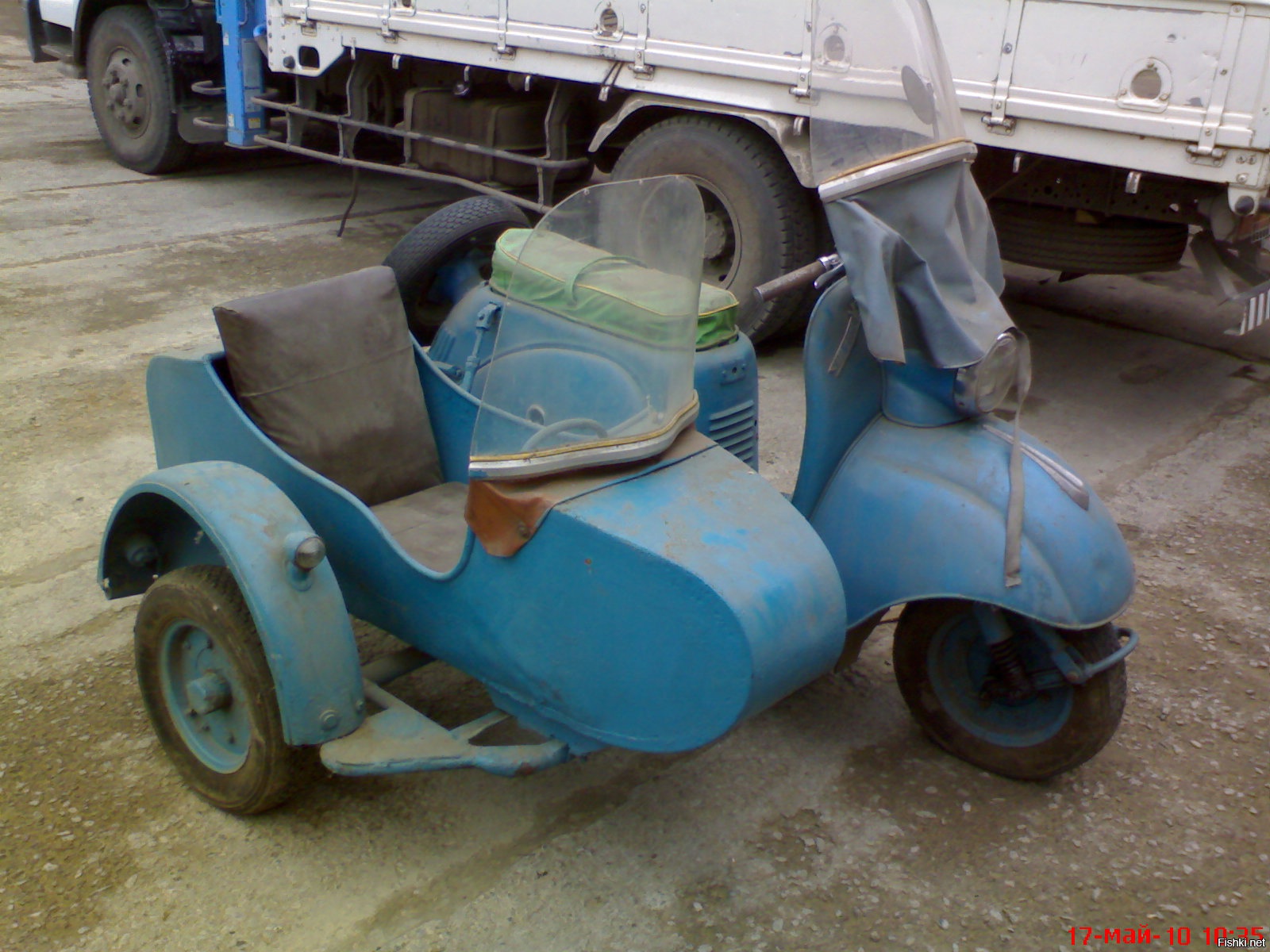

Tõstaks teemat natuke esiplaanile, alustuseks natuke  klassikat:



Edasi väiksemad ja haruldasemad sugulased:



Ja pisut nostalgiat:

Kõik, mis liigub, see ka kulub.
Vasta
#23
Tere lugupeetud kaasfoorumlased ning eriti kaasfoorumlastest Turisti/Tulitsa omanikud!

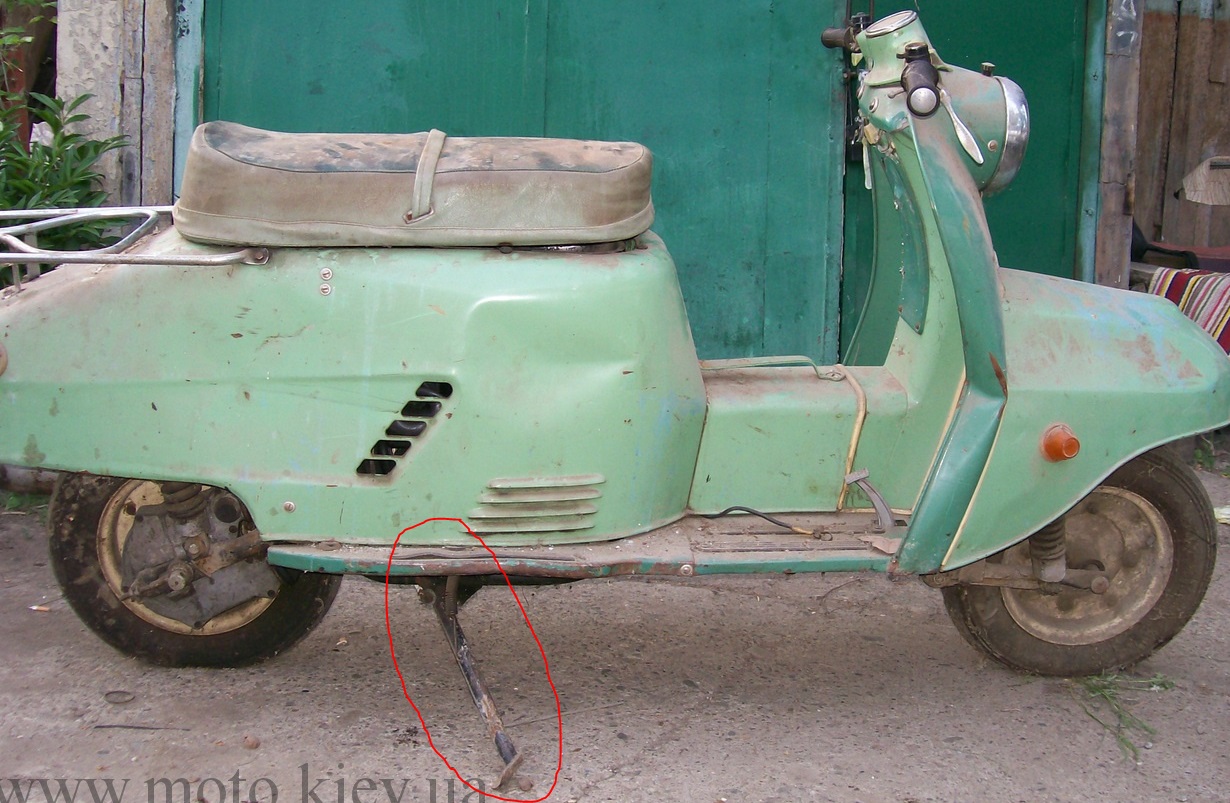

Kas keegi teab teist kedagi, kes teab kedagi, kellel võiks olla Turist/Tulitsa, millel on küljejalg paremal pool nii, nagu alloleval pildil?
Mu oma Turistil on küljejalg puudu, kuid raamil vajalik koht olemas.
Kas kellegi oleks võimalik hankida jala kinnitamise kohast pilt? Eriti aitaks, kui on antud ka mõningased mõõdud sinna juurde.
