Asi sai alguse sellest et ostsin puhtjuhuslikult ühe MTZ 05 ja hunniku kola, enamasti ise tehtud, käru, pukk saag, tegin juurde kruvikirve, teehöövli,niiduki veepaagi jms vajalikku varustust. Kõike seda saab vaadata  youtube filmiarhiivist kui huvi peaks tekkima. Ja pealt aastajagu selle MTZ iga ( mida lapsed hakkasid Bessyks kutsuma) mässates laskus mu peale ravimatu traktoholism mille tulemusena otsustasin luua uue ja suurema platvormi mille esimeses etapis valmis kallutav käru koos kraana, kopa, saha, ja praeguseks juba ka korvtõstukiga. valmimas on parem teehöövel , kännupuur ja tasandusniiduk. Kogu projekti ajab edasi ainult hüdraulika mille tulemusel on ta vägagi hõlpsasti laiendatav  ja paerndatav kui finantsiline seisund peaks soodsamaks muutuma. igatahes siin see kola on:

Vana põka MTZ05
https://www.youtube.com/watch?v=EjK8qxYOcSI

https://www.youtube.com/watch?v=Rq6JdRk_rc4

https://www.youtube.com/watch?v=TeZ9EmXoIzE

https://www.youtube.com/watch?v=IOpNW28Wgso

Uus


https://www.youtube.com/watch?v=LwNkkgLj5kQ

https://www.youtube.com/watch?v=co2rOS65RIA

https://www.youtube.com/watch?v=7GmYS9Fay-U

ja fotoarhiiv toimetamistest:

https://www.facebook.com/Särtsuratas-475...113/photos


Vasta
#2
Ilus töö !
Kuidas edasivedu täpsemalt lahendatud on? (Kas sellest esialgsest MT3-st üldse midagi kasutuses on?)
Vasta
#3
Kas kraana on ise tehtud? Mis paksused ja materjalid kasutusel on?
Vasta
#4
Väga vinge! Võtan mütsi maha! Edu!
Iga töö tulemus on selle riista nägu, millega seda tehti.
Vasta
#5
(08-08-2016, 14:02 PM)Sax Kirjutas: Ilus töö !
Kuidas edasivedu täpsemalt lahendatud on? (Kas sellest esialgsest MT3-st üldse midagi kasutuses on?)

Tänan! Ei MTZ on omaette masin täitsa. Esisillas on Avanti hüdromootorid kummalgi rattal oma ja keeran tavalise jagajaga ja kangidega. Polnud raha lihtsalt midagi paremat teha.
Vasta
#6
(08-08-2016, 15:24 PM)Envir Kirjutas: Kas kraana on ise tehtud? Mis paksused ja materjalid kasutusel on?

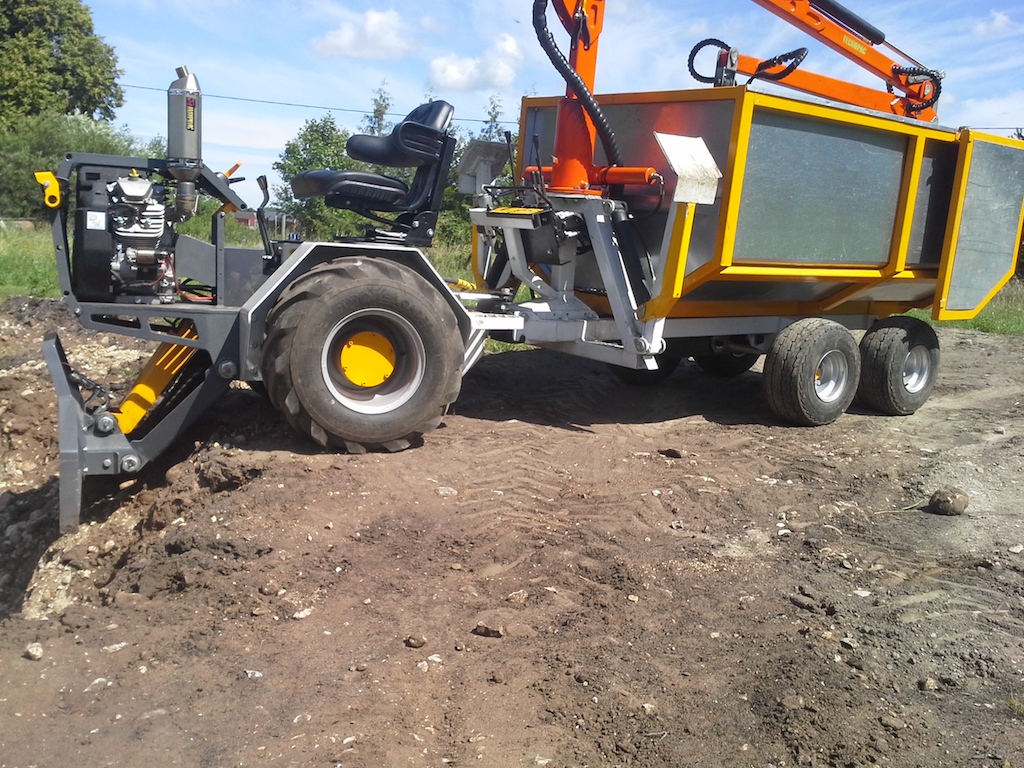

Kraana toorik on Hiinlane. Seda on moditud palju ja tugevamaks tehtud. Traktor on 100% kodukootud. Asi on kandevkerega st vedelike mahutid on disainitud olema kere kandvad osad. Asi on 10, 8 ja 6  mm terasest laserlõigatud ja CNC painutatud puzle. Idee on laiendatavus. Kuna ta koosneb moodulitest siis on teda v'ga kerge näiteks 4x4 traktoriks teha või jõuallikat muuta.

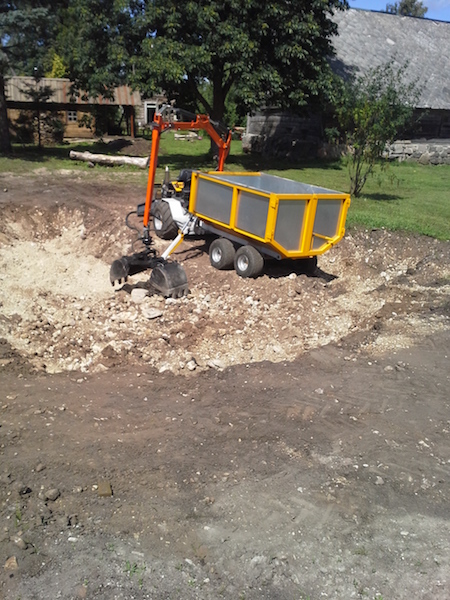

Manustatud failid Pisipilt (pisipildid)

Vasta
#7
(08-08-2016, 16:01 PM)Basilio Kirjutas: Väga vinge! Võtan mütsi maha! Edu!

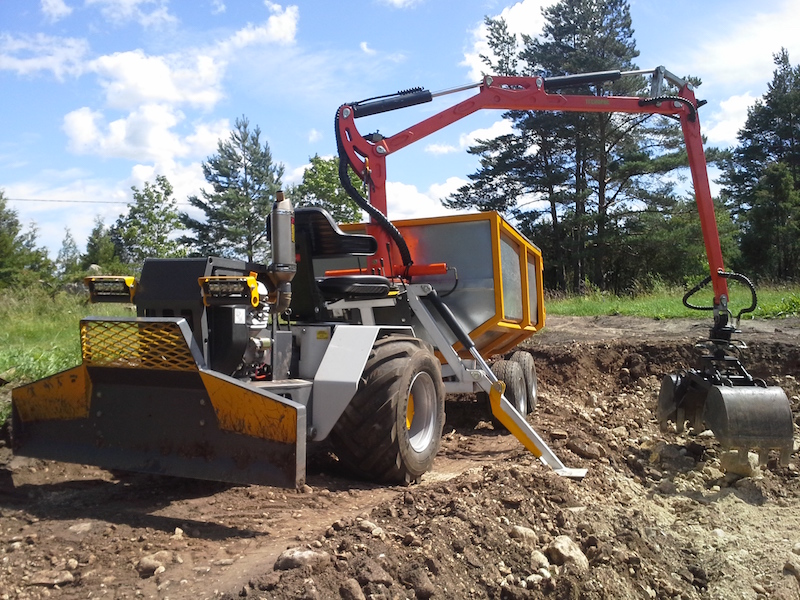

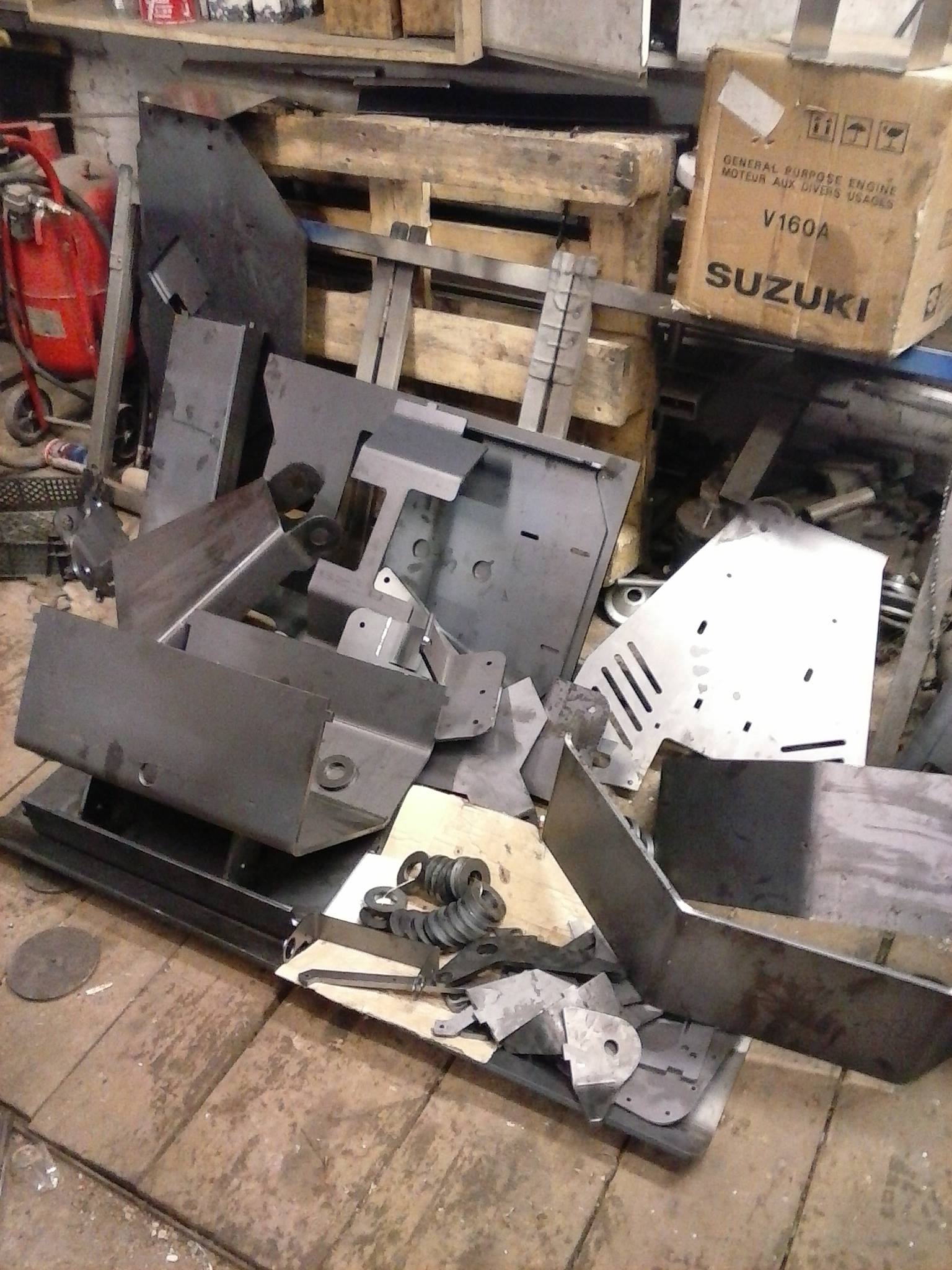

TÄNAN!  Lisan pildi sahamoodulist mis on mu lemmik Smile  eriti saha käik ja konstruktsiooni jäikus on samuti õnnestunud.


Manustatud failid Pisipilt (pisipildid)

Vasta
#8
Vot seesugused leiud on kiitmist väärt! Cool

Seda saha liigendit ma kiidan eriti. Samuti "üleliigse" liigendiga tõstukit.

Kas masin sai enne tervikuna virtuaalis valmis või käisid projekteerimine ja ehitamine paralleelselt?

Palju valmis produkti eluskaal on? Aga teljevahe ja rööbe?
Vasta
#9
Esiteks: kohe näha, et tegu pole kolme klassi külakooli, millest enamus vahetundides, hariduse-haritusega tegelasega, kes muldpõrandaga vanas küünis midagi kokku plätserdab... vaid tunda on nii kooliharidust kui näha korralikku tootmisruumi.

Seega teiseks: SIGAKÕVA töö ja vaadates neid lahendusi, siis peaaegu otse masstootmiseks valmis. Sellist asja juhtub DIY-puhul ikka üliharva...
Täitsa liikuva vanatehnikata kohe...
Vasta
#10
Respekt.
Hüvitab lähemalt see korvtõstuki korv,lähemalt pilte?
Vasta
#11
Viimase peal, kuldsed käed ja veel parem peanupp.
Vasta
#12
Tervist
Kas foorumi liige erollu on üks Särtsuratta tegelastest või trakatsi omanik?

Kuskil internetis olid pildid ka selle masina ehitusest.

Ülikõva.

Sellist mõõtu projekti jaoks on vaja 3 inimest:
Inseneer kes mõtleb välja ja teeb joonised
Meistrimees kes viib asja metalli
Rahakotimees kes luftitab sajaseid,et kahel esimesel oleks tööd
Vasta
#13
Vot see on juba midagi. Kui saaks patendi ja seeriatootmise, oleks tegijam kui lotomiljoneer, ja ka lapselapselapsed saaksid elu nautida vanavanavana isa ajude arvelt. Tubli töö, kadedaks teeb.
Vasta
#14
(09-08-2016, 22:03 PM)AsTroSS Kirjutas: Tervist
Kas foorumi liige erollu on üks Särtsuratta tegelastest või trakatsi omanik?

Kuskil internetis olid pildid ka selle masina ehitusest.

Ülikõva.

Sellist mõõtu projekti jaoks on vaja 3 inimest:
Inseneer kes mõtleb välja ja teeb joonised
Meistrimees kes viib asja metalli
Rahakotimees kes luftitab sajaseid,et kahel esimesel oleks tööd

Jah Särtsuratta ruumides sai see asi tehtud ja jah olen omanik.

Smile  Jah oligi 3 inimest.

Inseneer disainer kes mõtles, väja tegi konseptjoonised, ja ausaltöelda ka enamuse rauatööst ja rahaluftitamisest.
Joonestaja kes tegi cad joonised ja aitas laseri ja cnc painutuse asju ajada
Keevitaja kes aitas strateegiliselt tähtsaid keevitusi teha
Vasta
#15
(09-08-2016, 13:53 PM)muska71 Kirjutas: Respekt.
Hüvitab lähemalt see korvtõstuki korv,lähemalt pilte?

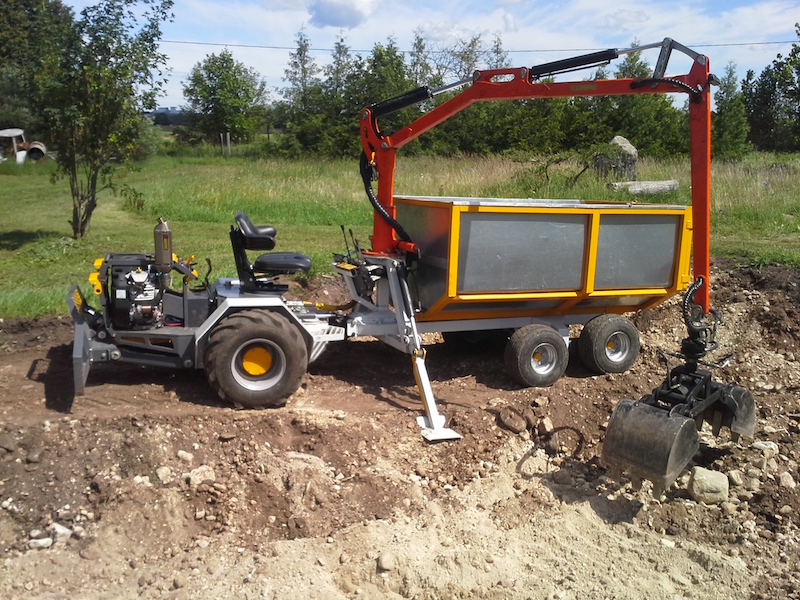

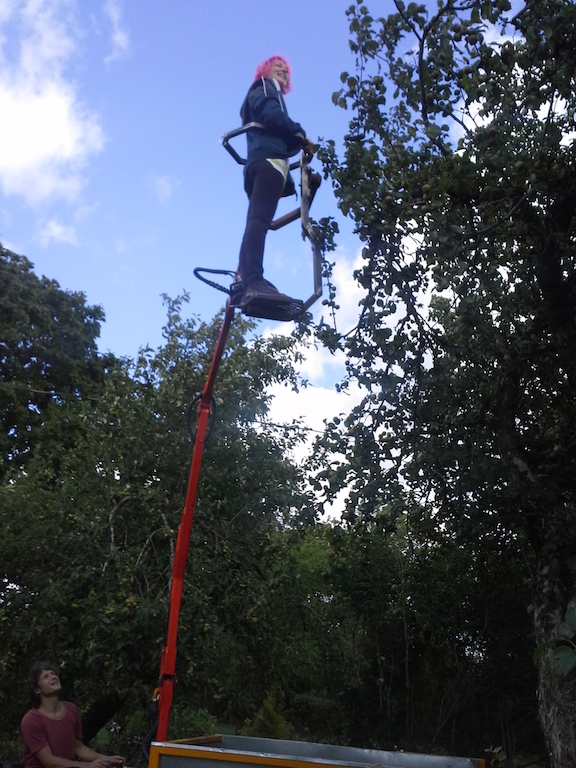

Praeguseks on lisandunud veel korvi stabilisaator mida opereerib tõstetav.


Manustatud failid Pisipilt (pisipildid)

Vasta
#16
(09-08-2016, 12:17 PM)PlyVal64 Kirjutas: Esiteks: kohe näha, et tegu pole kolme klassi külakooli, millest enamus vahetundides, hariduse-haritusega tegelasega, kes muldpõrandaga vanas küünis midagi kokku plätserdab... vaid tunda on nii kooliharidust kui näha korralikku tootmisruumi.

Seega teiseks: SIGAKÕVA töö ja vaadates neid lahendusi, siis peaaegu otse masstootmiseks valmis. Sellist asja juhtub DIY-puhul ikka üliharva...

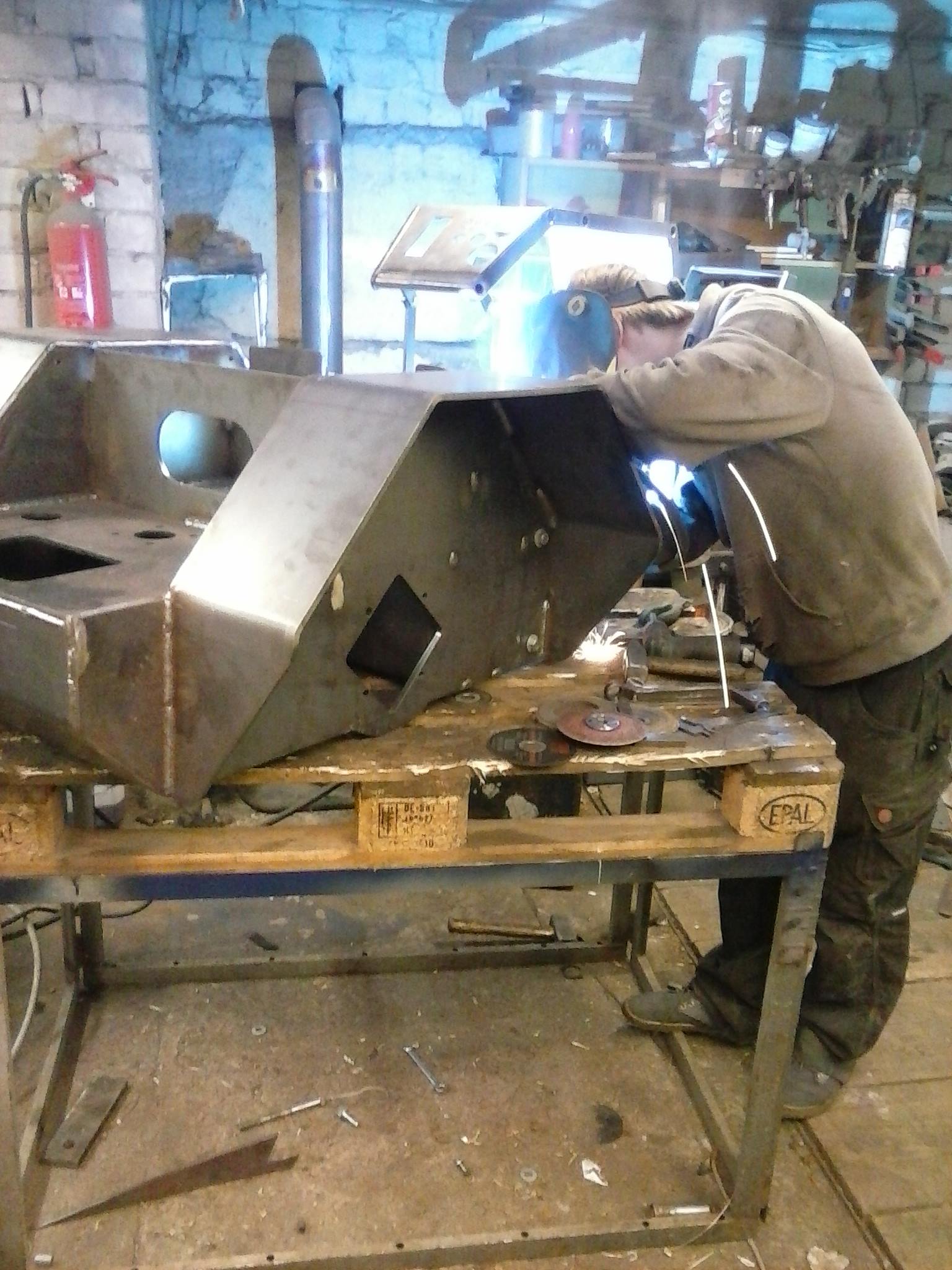

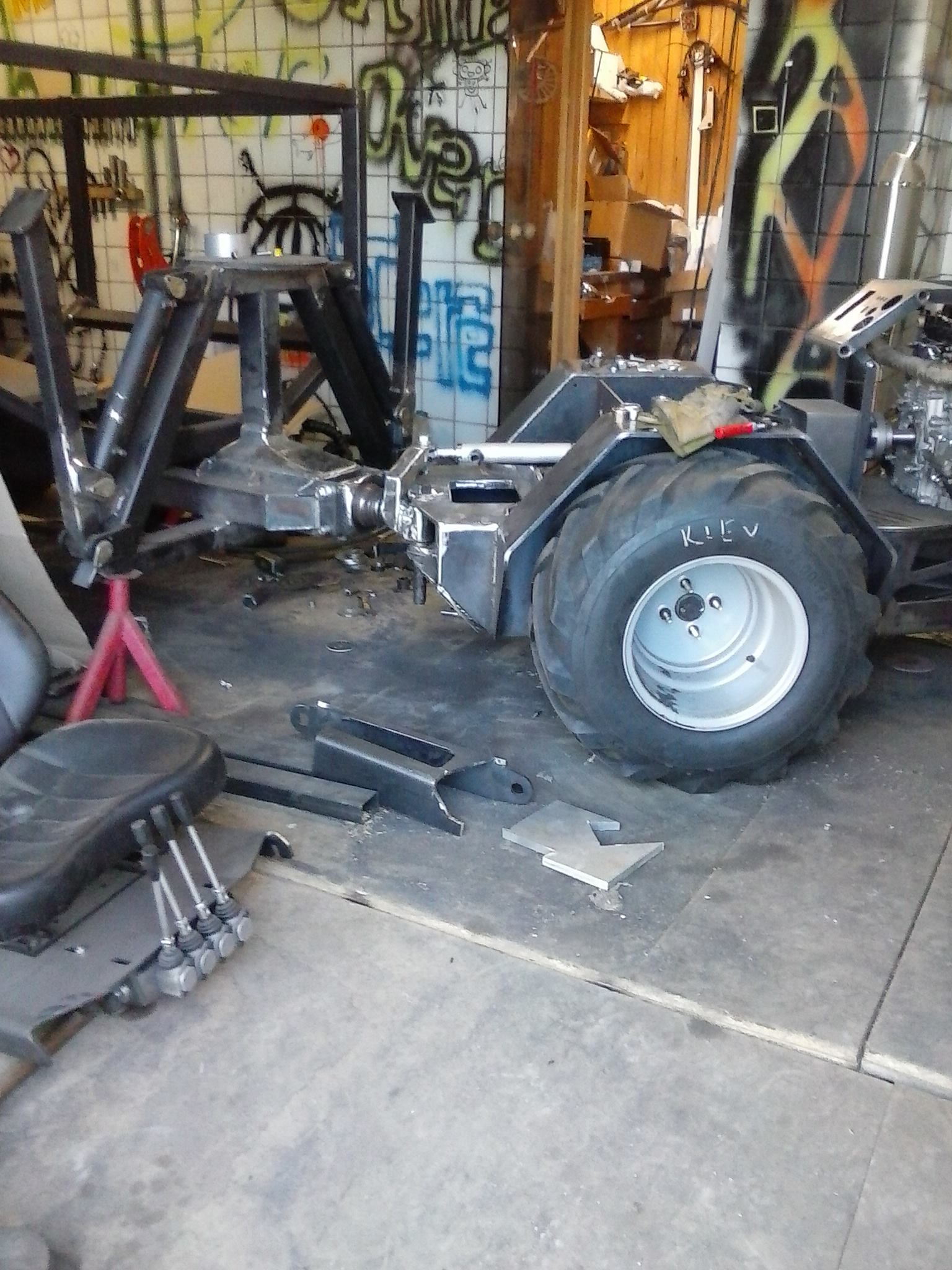

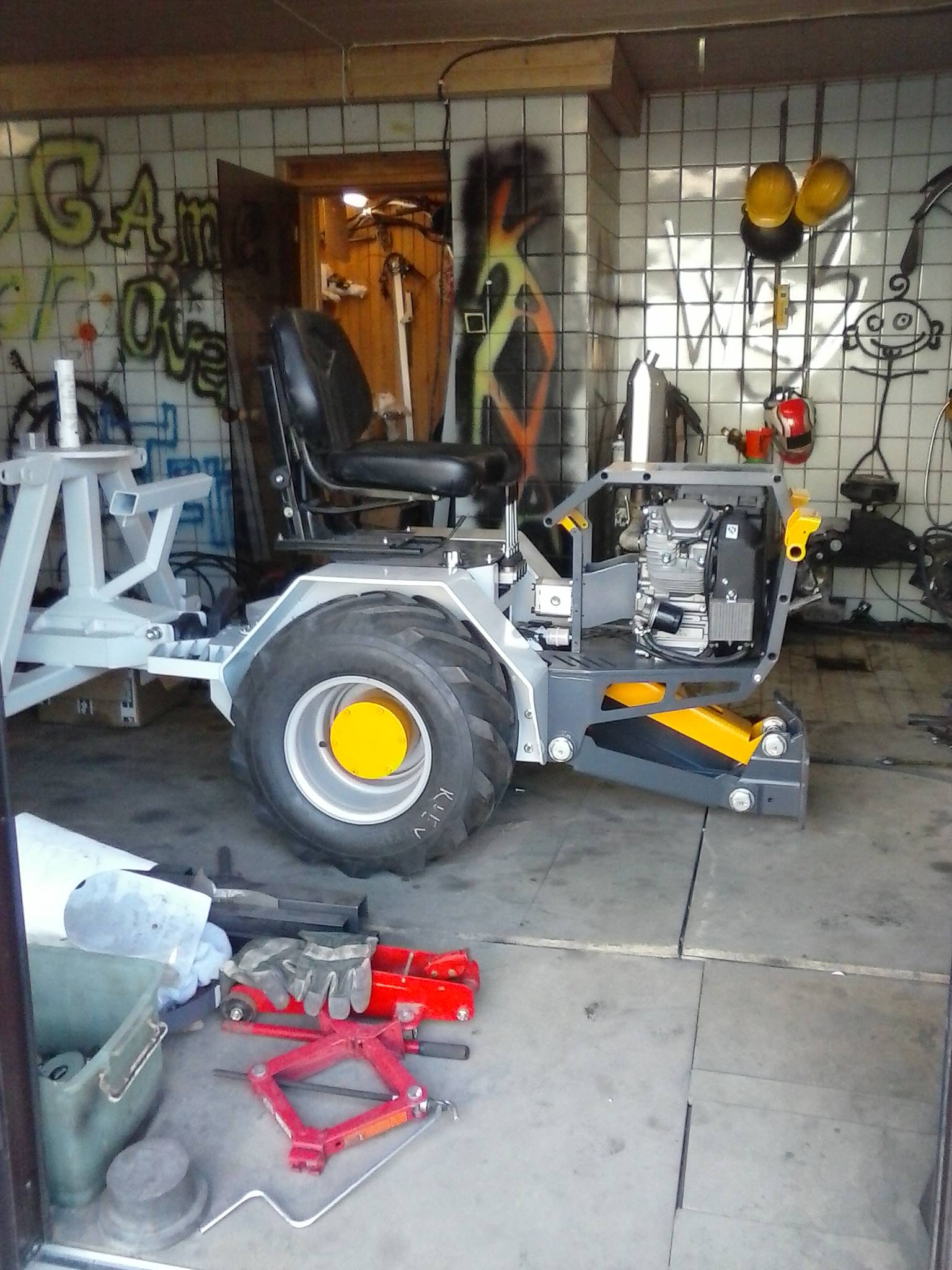

Ma tänan muidugi "respekti" eest kuid kui muu veel võib paika pidada siis tootmisruumide osa ajas küll muigama :Smile vaata pilte see asi on ikka täiegta põlve otsas tehtud. Kui oleks kasutada korralikke ruume ja höid riistu siis ma arvan , et asjad oleksid ikka kordades paremad veel...


Manustatud failid Pisipilt (pisipildid)

Vasta
#17
(08-08-2016, 23:01 PM)v6sa Kirjutas: Vot seesugused leiud on kiitmist väärt! Cool

Seda saha liigendit ma kiidan eriti. Samuti "üleliigse" liigendiga tõstukit.

Kas masin sai enne tervikuna virtuaalis valmis või käisid projekteerimine ja ehitamine paralleelselt?

Palju valmis produkti eluskaal on? Aga teljevahe ja rööbe?

Tänan!

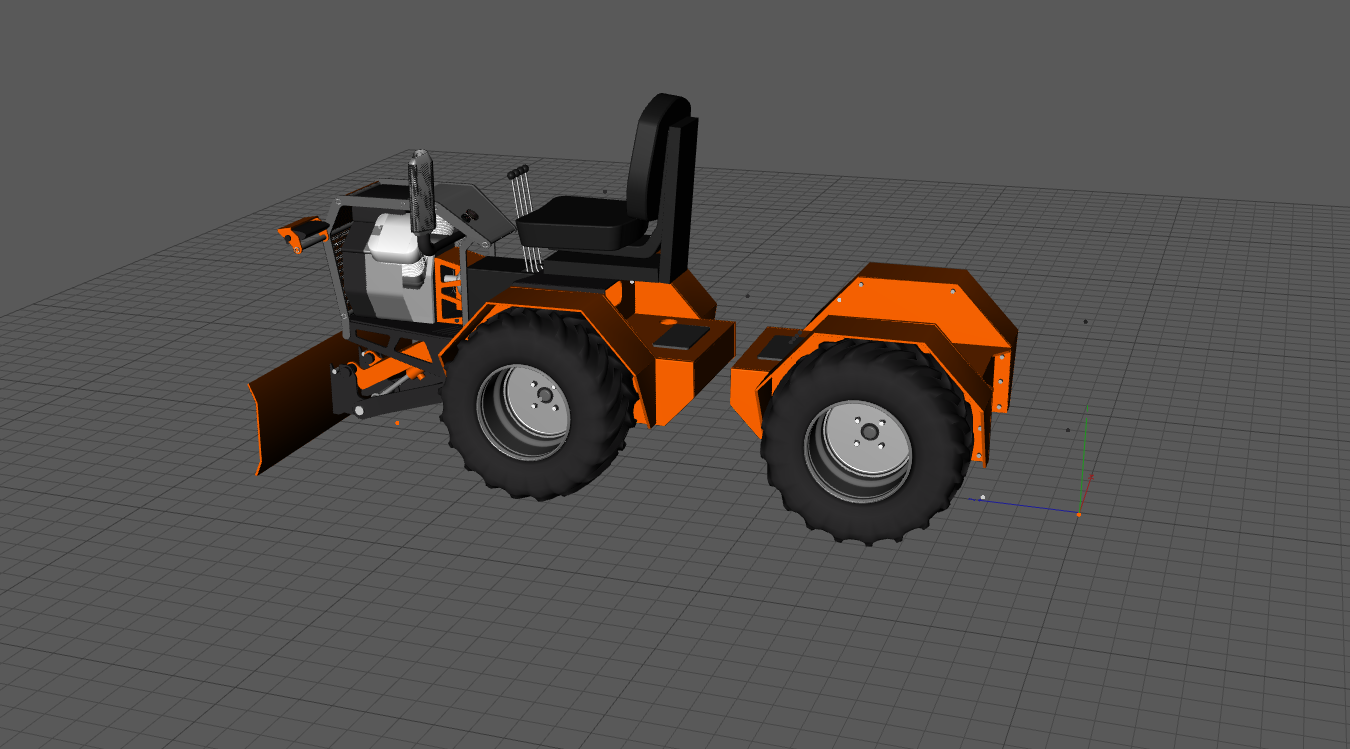

Masin valmis põhiplaanis tervikuna läbi joonestatult. ( muidugi pärast oli parandusi vaja teha mida ei osanud ette näha)

Ma teda kaalunud ei ole aga arvutuslikult peaks sinna 800 ja 1000 kg juures olema . Laius on 1200mm ja see on sahal. Kust sahk läbi mahub tuleb ülejäänu järgi.
Teljevahet on raske öelda sest tal ainult 1 telg ongi. Käru ei lähe arvesse sest ta suudab sõita ka ilma käruta kui saha asemele abivahend panna ( lipalapa rataste näol)  Käru kast on 2m.
Vasta
#18
Minule meeldib selle asja juures kõige rohkem see,et peale aparaadi valmistamist,katsetamist jne.on see uuesti pulkadeks aetud ja viimaseks prillikiviks lihvitud. Big GrinEnamik( sry. kui eksin)hüppavad selga ja nii see asi jääb,olgugi,et hästi töötab.Minu tähelepanek elust enesest. Rolleyes
Vasta
#19

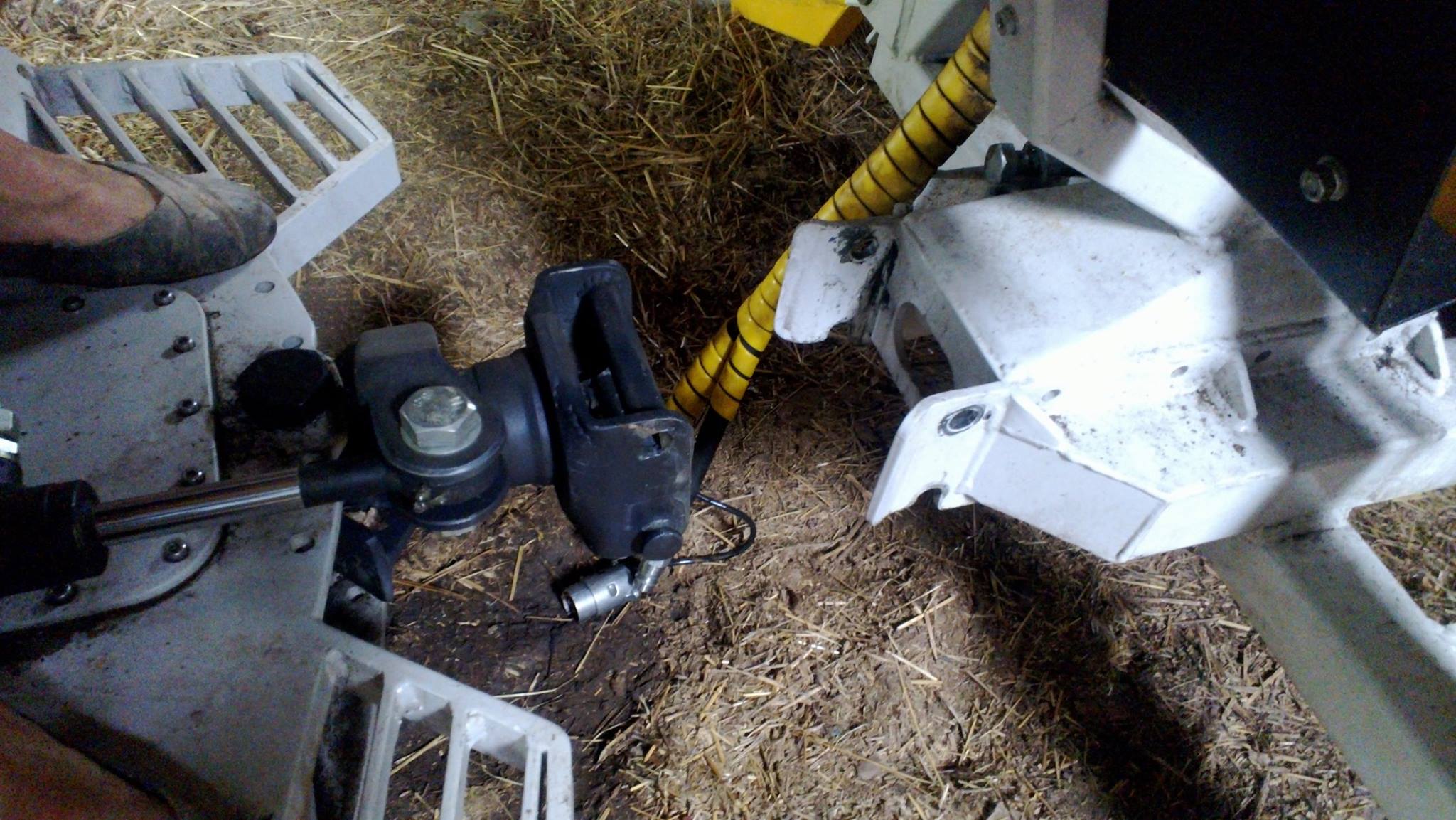

Valaks veel õli tulle ja näitaks paari pilti ka sellest kuidas käru küljest ära käib.

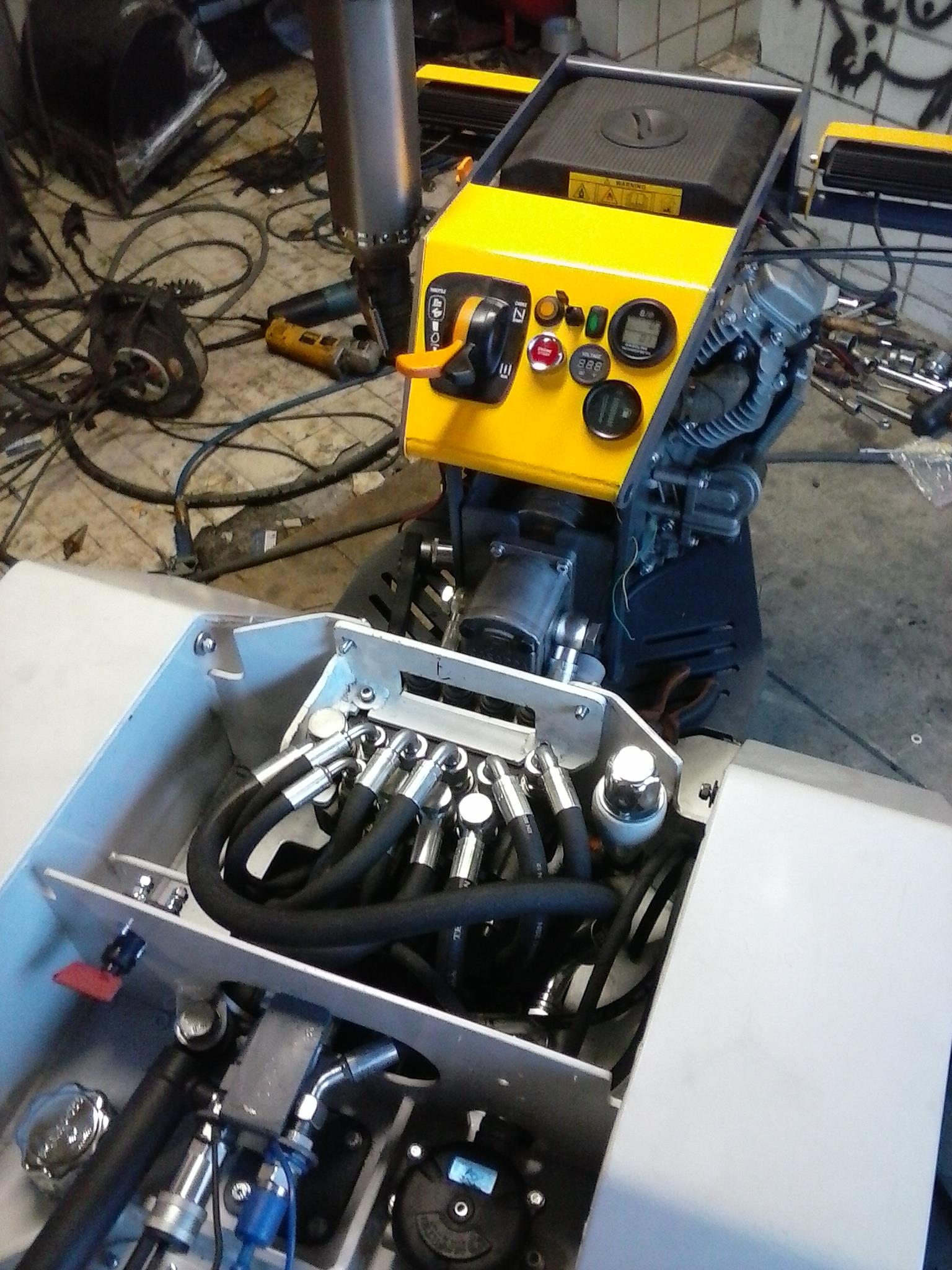

Manustatud failid Pisipilt (pisipildid)

Vasta
#20
(10-08-2016, 23:44 PM)linnuke Kirjutas: Minule meeldib selle asja juures kõige rohkem see,et peale aparaadi valmistamist,katsetamist jne.on see uuesti pulkadeks aetud ja viimaseks prillikiviks lihvitud. Big GrinEnamik( sry. kui eksin)hüppavad selga ja nii see asi jääb,olgugi,et hästi töötab.Minu tähelepanek elust enesest. Rolleyes

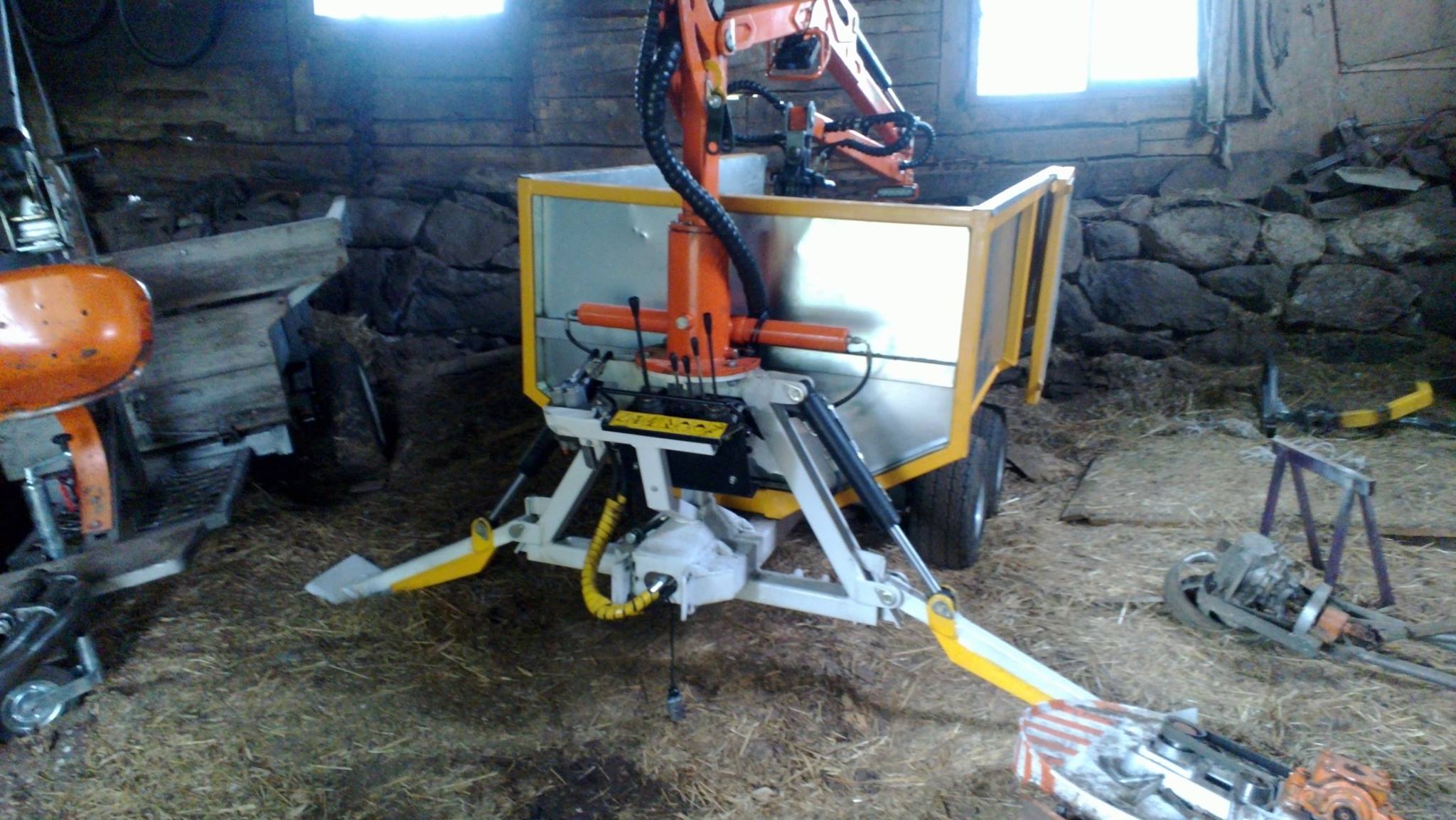

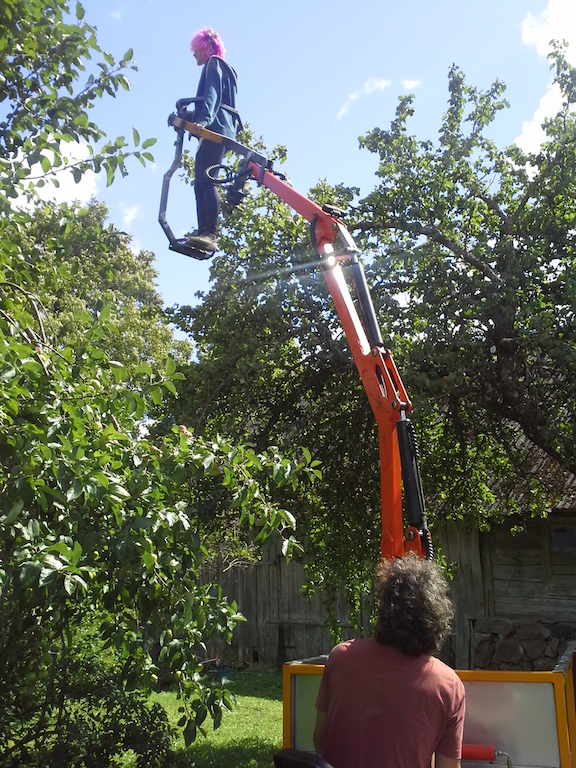

Kussjuures ma ei katsetanud enne viimast lihvi. Masin oli kindlapeale minek :Smilek tegelikult mässasin temaga mitu nädalat pärast nn viimast lihvi teha aga jah ikkagi enne ta ei töödanud sest hüdraulika on suht kompaktne ja seda pärast lahti võtta oleks katastroof...


Manustatud failid Pisipilt (pisipildid)

Vasta
