Suuremate poiste mänguasjad - M.R. - 21-11-2019

Vahepeal on siginenud suuremate poiste mänguasju järeleaitamiseks. Multiplikaatori teemas oli 1,9TD, siin on 7,4TD

[attachment=79063] [attachment=79064] [attachment=79065] [attachment=79066]


Vaja tekitada esimesed mootorikinnitused, paigaldada generaator, mereveepump ja Side-Poweri jaoks hüdroajam,
vesijahutatud väljalaskekollektor peale turbot  ja veel natuke nipet-näpet.
Ja seda on vaja kaks korda teha kuna paadil on kaks mootorit.

RE: Suuremate poiste mänguasjad - Marko - 21-11-2019

Huvitav kallutus on käigukasti/reduktori ja mootori telgede vahel. Visuaalselt pakun 7-8 kraadi. Mismoodi tehtud ja milleks?

RE: Suuremate poiste mänguasjad - DevilDeVille - 22-11-2019

Sõukruvi(de)le soovitud nurga andmiseks vast.

RE: Suuremate poiste mänguasjad - M.R. - 22-11-2019

10 kraadi on õige väärtus kasti ja mootori vahel. Kast tuleb tehasest juba sellisena.
Pluss mootor koos kastiga on vundamendil täiendavalt 5 kraadi kaldu.

RE: Suuremate poiste mänguasjad - M.R. - 28-12-2019

Enne jõulu sain kätte parema ja vasaku mootorikäpa. Vasakule käpale sai lastud jõnks ka sisse paenutada kuna vundament on +40mm.

[attachment=79587] [attachment=79588]

[attachment=79589] [attachment=79590]

Uuel aastal saan käppadele tugevdusribide lõikefaili ka kätte siis saab lasta need välja lõigata ja on
mootori kinnitus vundamendile enamvähem valmis.

RE: Suuremate poiste mänguasjad - M.R. - 21-03-2020

Nii, vahepeal on mõni piisk merre voolanud ja on ära otsustatud hüdropumpade suurus ja on ka pumbad ise kohale jõudnud.

[attachment=80857] [attachment=80858]

Pump läheb mootori ees olevate aiste vahele, kronstein on konstrueeritud, ootab valmimist.
Puma jaoks jõuvõtt tuleb rihmaseibi otsast pisikese kardaanijupiga.
Sai valmis voolitud vahetükid kardaani ja pumba vahele.
Liistusoon.
Stoosimistera on selline, et võtab sügavuse saavutamisel ka faasi servast.

[attachment=80859] [attachment=80860]

Kardaanipoltide märkimine, puurimine faasimine ja keermetamine.

[attachment=80861] [attachment=80862] [attachment=80863]

Ja valmis nad ongi. Esmaspäeval viin tüdrukute kätte ja lasen mustaks oksüdeerida.

[attachment=80864] [attachment=80865]

RE: Suuremate poiste mänguasjad - Marvin - 23-03-2020

Kus selline uhke paat sõitma saab?

RE: Suuremate poiste mänguasjad - M.R. - 23-03-2020

Ma arvan, et kohalikes vetes.

RE: Suuremate poiste mänguasjad - M.R. - 24-03-2020

Käisin tüdrukute juures ja sain kätte oksüdeeritud detailid.

[attachment=80934] [attachment=80935]

Tekitasin olukorra kus sain mõõdu edasiseks.
Nimelt vajalise vahekauguse, et kardaan mahuks vahele ilma midagi lahti lammutamata.

[attachment=80936] [attachment=80937]

Siis tegime tükile sooja ja läks ise pumba võlli otsa.

[attachment=80938] [attachment=80939] [attachment=80940]

On ette nähtud ka pesa seibi jaoks mis poldiga pumba võlli külge keeratakse et flants telgsihis kindlalt fikseerida.

Umbes nii on pumba asukoht.

[attachment=80942]

Mingil imelikul põhjusel oli uue pumba liistusoone pesas kasutatud alamõõduline liist.

[attachment=80941]

RE: Suuremate poiste mänguasjad - twist - 25-03-2020

Kardaan on tervenisti ostutoode või on võlli nuudid ise lõigatud?
Kuidas must oksiid merekeskkonnas püsib?

RE: Suuremate poiste mänguasjad - M.R. - 25-03-2020

Kardaan on ostutoode, Oksüdeeritud sai põhjusel, et tsink oleks muutnud ava/võll istu iseloomu.
Ja on see tükk mootoriruumis kuhu pääseb läbi kahe luugi.

RE: Suuremate poiste mänguasjad - M.R. - 18-04-2020

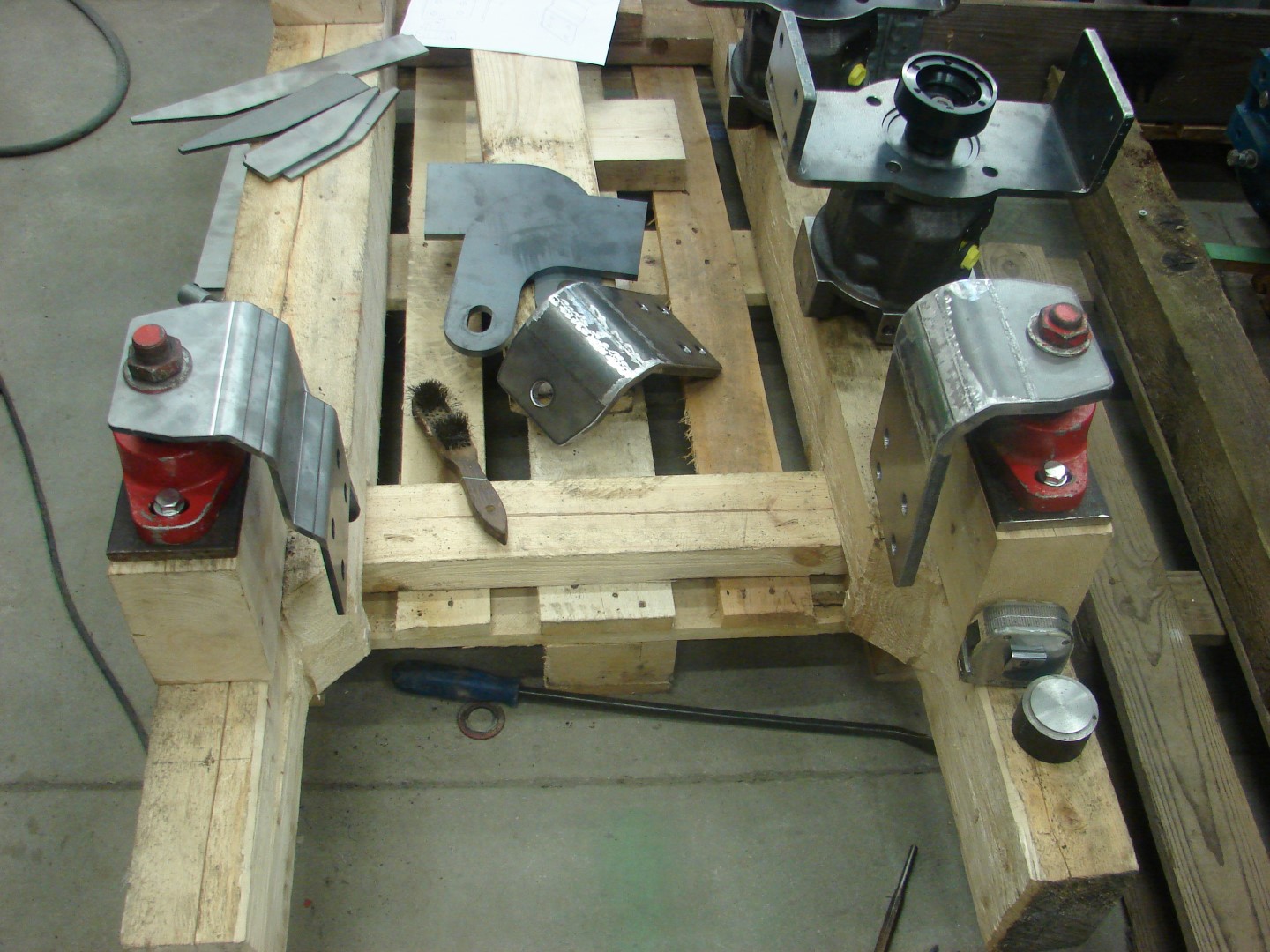

Vahepeal laekus lõikusest/painutusest mõned tükid

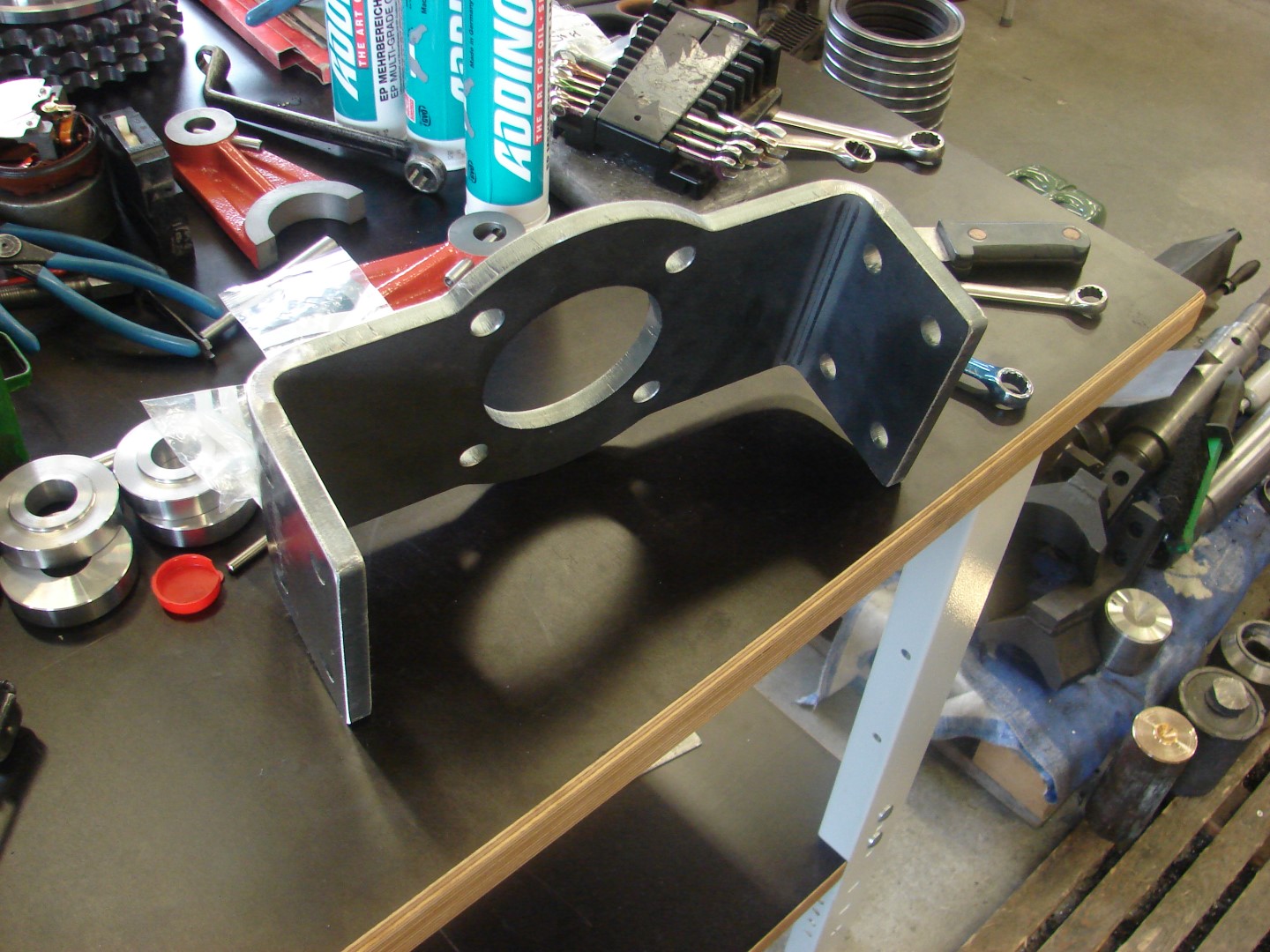

Pumba kronsteinil vaja siseava pumba jaoks parajaks teha

[attachment=81385] [attachment=81386] [attachment=81387]

[attachment=81388] [attachment=81389] [attachment=81390]

Tagumised ehk kasti käpad.

[attachment=81391]

Parempoolne on vaja täiendada tugevdusribiga, vasakpoolne on
katsetükk kuna kasti kuju ei luba otse üles tulla. Lähipäevil tuuakse kast tagasi siis saab
asja kokku panna ja on täpselt näha mis ja kuidas

RE: Suuremate poiste mänguasjad - M.R. - 29-04-2020

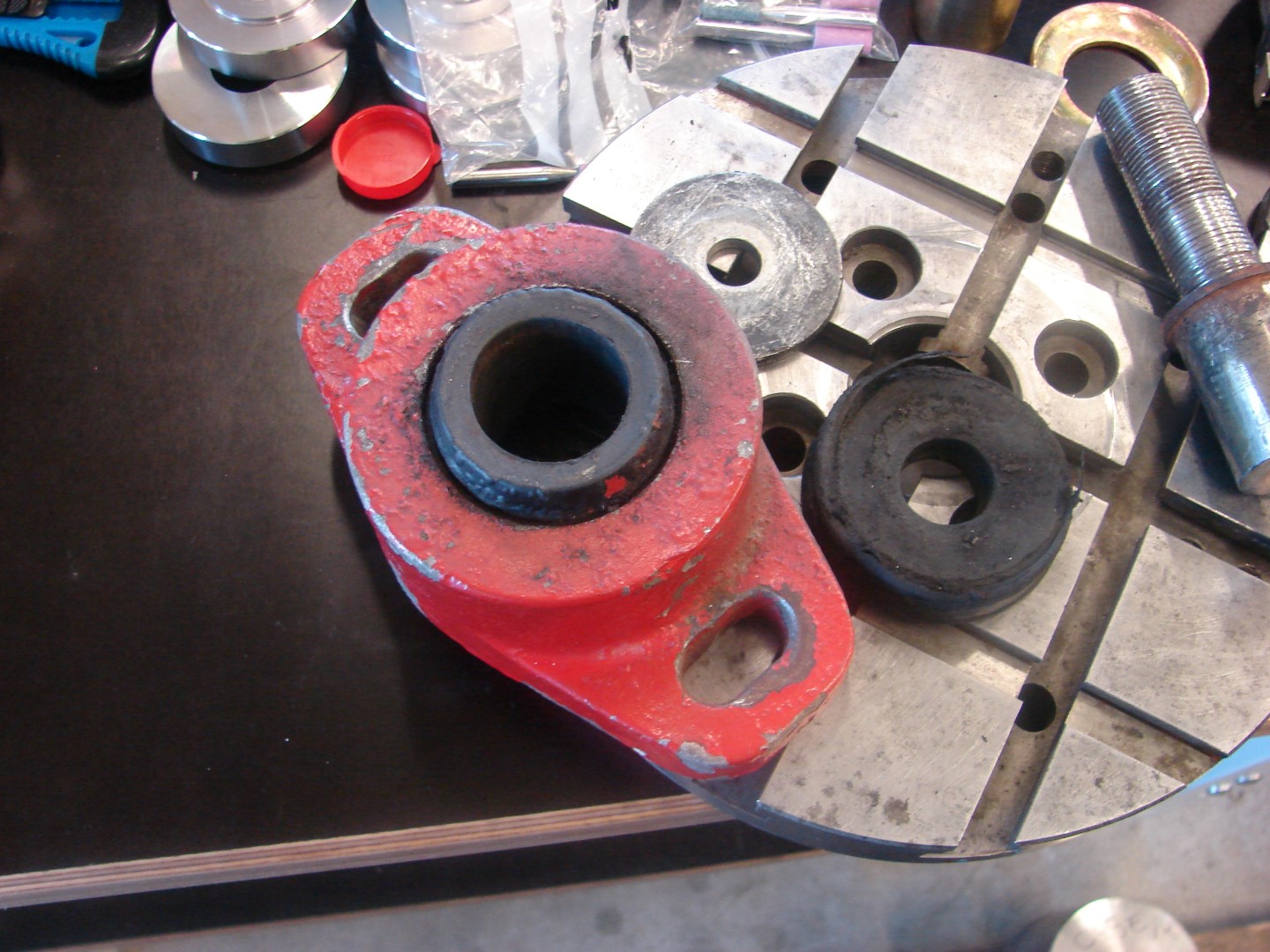

Sai natuke vahepeal ettevalmistusi tehtud ja tuli välja, et üks mootori padi on vigane. Nimelt on kas millalgi
mutter nii alla keermesse kinni keeratud või on keevitustöid tehtud ja vool on keermest läbi käinud mille
tagajärjel on keere vigane. On kärna üles tõmmanud ja mutri keeramisel tuleb ka keere maha. Tuli mutrile väike lõige teha.
Õnneks on padi osandatav ja remonditav.

[attachment=81531] [attachment=81530] [attachment=81533] [attachment=81532]

On ainult üks aga, keere nimelt on UNS 1-14  Puhas US ja A special.
Aga valmis ta saime. Lasksin tüdrukutel kollase tsingi ka peale panna, sai nagu päris.

[attachment=81534] [attachment=81535]

RE: Suuremate poiste mänguasjad - Marko - 29-04-2020

Kunagi ammu sõimati sellist nähtust külmkeevituseks. Juhtub teinekord täiesti põhjendamatult. Tulnukad või vabamüürlased ilmselt asjasse segatud.
Tõsisemalt rääkides, siis olen kokku puutunud 2x terasega, kindlasti ei olnud keevitust asjasse segatud. Alumiiniumkeerme võib kokku nö sulatada lihtsalt näpu vahel edasi-tagasi kruttides.

RE: Suuremate poiste mänguasjad - _rein_ - 29-04-2020

Kui selle sammuga keermeplaat olemas siis keere nagu iga teine, aga mida see  A special tähendab.

RE: Suuremate poiste mänguasjad - ahtos - 30-04-2020

Kus need tüdrukud pesitsevad?

RE: Suuremate poiste mänguasjad - M.R. - 30-04-2020

Tallinn, Kopli, Tööstuse 47

RE: Suuremate poiste mänguasjad - M.R. - 01-05-2020

Vist enam vähem kõik maailma keermed, tarbes olevad ja mitte.
Mõned pärinevad lausa tööstusrevolutsiooni aegadest või törts enne

https://www.gewinde-normen.de/en/index.html

P.S.
Ehk selgub ka saladus "...A special" kohta

RE: Suuremate poiste mänguasjad - Kadjakas - 04-05-2020

(29-04-2020, 21:16 PM)Marko Kirjutas:  Kunagi ammu sõimati sellist nähtust külmkeevituseks. Juhtub teinekord täiesti põhjendamatult. Tulnukad või vabamüürlased ilmselt asjasse segatud.
Tõsisemalt rääkides, siis olen kokku puutunud 2x terasega, kindlasti ei olnud keevitust asjasse segatud. Alumiiniumkeerme võib kokku nö sulatada lihtsalt näpu vahel edasi-tagasi kruttides.
OT, aga roostevabade poltide-mutrite kokkuajamise käigus on meite tootmises püstitatud mitteametlik Euroopa rekord "пизда"-ütlemises. Sisalikinimesed on sosistanud poldikarpidesse külmkeevitus-sõnu.

RE: Suuremate poiste mänguasjad - Janka - 04-05-2020

Roostevabale käib koostamisel määre vahele ja sellised mured murtud.
