(15-06-2015, 08:53 AM)v6sa Kirjutas: Ega mul kiiret ole, homme alles peab niitma
Mis selle kuuejõulise Subaru võlli diameeter ja kiilusoone mõõdud on? Ma eeldan, et kiiluna pruugitakse mõnda standardmõõtu...
Eks astun lähipäevil riiuli juurest tollipulgaga läbi.
Rohkem muretsen mootori enda kinnitusäärikute tegemise pärast: need peavad olema täpselt tsentris.
Väntvõlli tüüp on vaba valik aga kõige mõistlikum on kas 3/4(19,05mm) tolli sirge võll või 20mm sirge võll. Esimese kiilu mõõt on 4,7x4,7mm ning teisel 5x5mm . Kiilu saab mootoriga kaasa.
Võib olla on sul veel mõni seade ja siis oleks hea kui ideeliselt ühe mõõdu peal oleks kõik.
Mootori küljekaane külge kinnituv vahetükk läheb tsentrisse soone järgi. Poldid pole nii täpsed.
---------

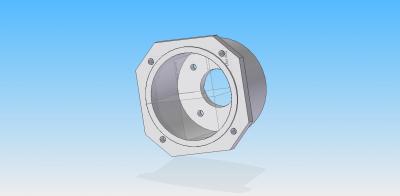

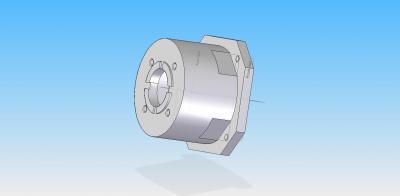

Nii nüüd panin joonise kaasa. Viimane kord kui Solid Edge kasutasin oli pool aastat tagasi , ennem seda oli ka pikk paus. Kooliajal tuli jube ilusti välja.
Loodan, et kõik mõõdud on vähemalt olemas. Mingil X põhjusel programm ei tunnista osasid avasid ringina vaid 2 pooliku kaarena(mis ongi ring tegelikult) siis lubab ta mõõtu panna ainult raadiusega, mitte läbimõõduga.
SE 3D faili pole võimalik foorumisse panna kuna ei tunnista seda failitüüpi .
Mõõdud on võetud Läti tüki pealt , kohati on veidi suured tolerantsid . Vahetükk oleks nagu tehtud 3 osast . Kumbki flants ning keskmine toru ja siis kinnikeevitatud ja siledamaks treitud.
Küsige juurde igasuguseid täpsustavaid asju.
