Tagaotsitav: Д-12 mootori hooratas ja dempfer - isandpauk - 23-01-2021

Et kõik ausalt ära rääkida alustan sellest, et Järva-Jaani vanatehnika varjupaika jõudis ligikaudu 10a tagasi МАЗ 7310 ”Ураган”/АА-60 160 tuletõrje auto.

МАЗ 7310 ”Ураган”/АА-60 160
[attachment=85838]

Masina mootor oli demonteeritud. See tuli küll masinaga kaasa, kuid ilma hooratta ja dempferita ning pealegi oli originaalmootor niivõrd kulunud, et õlikulu hakkas võrdsustuma küttekuluga. Mootor Д12 on 12 silindriline, u. 39 liitrise töömahuga V kujuline diiselmootor, mille erinevaid modifikatsioone kasutati tankidel, laevadel, raketikandjatel jne. ning ka statsionaarselt generaatorite ja veepumpade käitamiseks.

Д12 mootori ülevaade - pilt laenatud internetist
[attachment=85841]

Originaalmootori Д12А-525 pirka:
[attachment=85839]

Asenduseks ON OLEMAS justnimelt pumbajaamalt pärit Д12 modifikatsioon 2Д12Б-02, kuid sellel puudub dempfer ning ka hooratas on teine.
Mootor on küll mõnevõrra väiksema võimsusega, kuid spetsialistide kinnitusel on selle taga vaid kõrgsurvepumba seadistus.
Mootori kinnitused on samad ning antud tuletõrjemasina ajaloost on teada, et sellel on juba ühe korra olnud peal samasugune veepumbalt pärit mootor, mis kahjuks samuti demonteeriti ja haihtus.
Asendusmootor 2Д12Б-02 ja pirka:
[attachment=85842]
[attachment=85840]

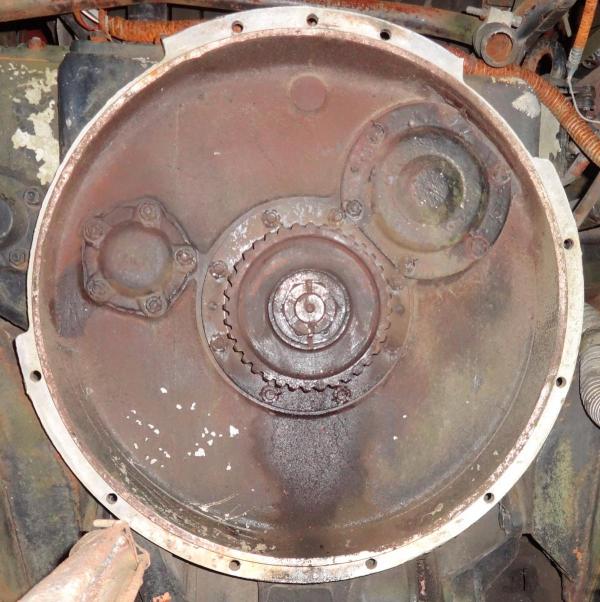

Mootor istub sellise vahekasti otsa
[attachment=85843]

Ja nüüd jõuamegi kõige olulisema infoni - mootori ja vahekasti vahelt on puudu hooratas ning dempfer.
Dempferi varuosakood on 543-1605010-01 , venekeelne nimetus Демпферное соединение ning see sobib МАЗ 543 ja ka MAZ 7310.
Internetist koodi järgi otsides tuleb vasteid mitmeid, kuid kahjuks puuduvad kontaktid, et seda idanaabrite juurest hankida.
Lisaks on vaja hooratast, mille varuosakoodi hetkel ei ole.

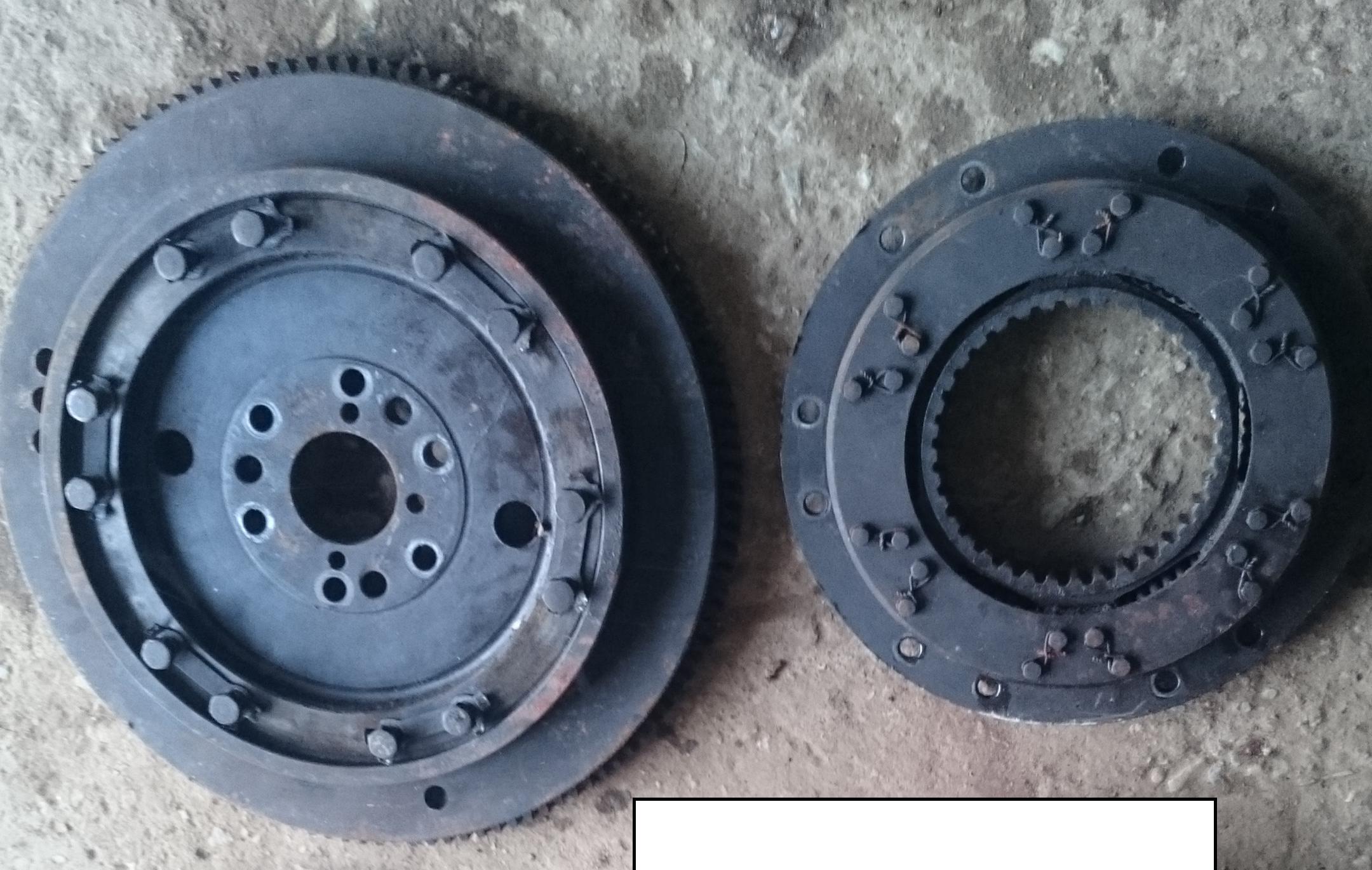

Dempfer ja hooratas:
[attachment=85837]

Dempferi joonis varuosakataloogis - pilt laenatud internetist.
[attachment=85844]

Umbes 10a tagasi pakuti sobivat hooratast ja dempferit väidetavalt Jõgeva kandis, kuid siis kadus pakkuja kuhugi ära. Telefoninumber ei ole kasutusel ning nime ei ole teada.

Tagaotsitavate tundemärgid:
Hooratas tõenäoliselt ligikaudu sama diameetriga, nagu asendusmootoril ~543mm, millele lisandub hammasvöö.
Kinnitub väntvõllile kuue poldi ja kolme jämedama tihvtiga. Vastastikku asetsevate poldiaukude vahe 150mm.
Demfer istub osaliselt hooratta sisse ja kinnitub hooratta külge 12 poldiga. Demferil on 36 nuuti.
Pildid tagaotsitavate kohta ülal.

Pöördun AM foorumi tarkade klubi poole abipalvega - palun aidake leida hooratas ja demfer, et saaksime Orkaanile juba sel aastal hääled sisse!
Kui tead kedagi, kes teab kedagi - palun anna sellest märku. Ettepanekud ja head mõtted palun postitage siia teemasse. Kontakte võib jagada mulle otse privaatsõnumiga.

Argo Ellisson
5 1 1 4 2 3 8


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - samodelkin - 24-01-2021

Mingil ajal tegeles vene tankidega Lagedi sõjamuuseumi omanik Johannes Törs. Tal isegi üks tank sõitis ringi seal saare peal.
Ehk on tal mingeid juppe järgi jäänud, või mäletab, kust kaudu need liikusid.
Ma ainult arvan, et sealt võib uurida. Ehk on abiks.
https://esap.ee/eesti-vabadusvoitluse-muuseum/
Edu!


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - gruppen - 24-01-2021

Värskeim tankikogemus Eestis peaks olema Eesti Sõjamuuseumil ja Margus Sinimetsal. Pigem alustaks sealt, kuigi tõesti - kui meenutada, siis Lagedi tanki siduripõletamise järel varuosasid Venemaalt sebiti, sebijad aga omasid kontakte ning rääkisid sealset keelt vabalt.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - inc - 25-01-2021

https://ru.wikipedia.org/wiki/ТУ7
Kas mitte kitsarööpalise diiselvedurid sama mootorit ei kasutanud? Äkki Lavassaare raudtee muuseumis on miskit? Tootsis on kõik ma arvan vanaraua jumalale ohverdatud.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - isandpauk - 25-01-2021

Kas kuskil veel Belaz 540 kasutatakse või nende vrakke vedeleb? Väo, Vasalemma, Ida-viru?


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - Marcello - 01-02-2021

(25-01-2021, 23:43 PM)isandpauk Kirjutas:  Kas kuskil veel Belaz 540 kasutatakse või nende vrakke vedeleb? Väo, Vasalemma, Ida-viru?

Mina olen Belaz-i peal näinud ainult MAZ-i mootori baasil tehtud V12 diislit. Ka dr Googel väidab, et tankimootoreid kasutati neil kalluritel ainult 1967. aastani. Nii et Belaz-i peale vist väga ei panustaks.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - isandpauk - 01-02-2021

Jah, D12 mootoreid kasutati ainult vanemal, Belaz 540 seerial, mida toodeti väidetavalt kuni 1967. Momendil ei ole keegi kinnitanud, et selle masina hooratas ja pöördemomendi leevendi on identsed meie otsitavatega. Belaz kirjelduses on hüdrauliline käigukast nagu on ka Uraganil. Hüdrauliline käigukasti tüüp ja sama mootor (kuigi erinev modifikatsioon) on põhjused, miks siin Belaz teemal üldse arutelu toimub. Kui keegi on mõnda ülalkirjeldatud belaz mootorit käigukastist eraldanud, andke teada.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - muska71 - 01-02-2021

iseenesest harkus belazid vuravad,aga mes margid ei tea.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - Formika - 03-02-2021

Saatsin selle palve oma Ukraina ja Vene tuttavatele, tuli küsimus, kas käigukast sellel masinal on automaat või manuaal.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - mrali - 03-02-2021

(03-02-2021, 19:45 PM)Formika Kirjutas:  Saatsin selle palve oma Ukraina ja Vene tuttavatele, tuli küsimus, kas käigukast sellel masinal on automaat või manuaal.

Automaatkast.


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - kytz - 16-03-2021

Mõnedel UKR saitidel kopika täpsusega isegi hind ära toodud:

https://selm.com.ua/katalog-selhoztehniki/?typeauto=2&mark=11&model=1146&group=93

https://banga.ua/acat/gruzovye_avtomobili/maz/maz_543_7310

http://m.auto.inforico.com.ua/zapchasti-i-aksessuary-dlya-transportnoy-tehniki-c11/avtozapchasti-c1162/prodam-t1/prodam-nakonechniki-69237-3414091-10-69237-3414090-10-rulevoy-tyagi-mzkt-levyy-pravyy-palec-L-98-mm-a1424187885177012.html


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - Laurimetall - 15-04-2021

On mingeid arenguid?


RE: Tagaotsitav: Д-12 mootori hooratas ja dempfer - isandpauk - 16-04-2021

Antud hetkel ei ole. Igasugu kuulutusi võib venemaa avarustest leida ja nagu siin mainiti, ka hindu kopika täpsusega, kuid kahjuks on puudu keelebarjäärita persoon, kes müüja juures kauba sobivuse üle kontrolliks, ära ostaks ja korraliku lisatasu eest siia toimetaks.
Kui leevendi kannataks ka tavapostiga saata, siis ~70 kilost hooratast ilmselt mitte.
Lisatud on pdf dokument tagaotsitavate detailide inglisekeelsete kirjelduste, piltide, mõõtude ja varuosakoodidega. See peaks olema igati piisav, et pädev inimene suudaks kauba mõõdulindi ja nihikuga üle kontrollida. Kui leidub keegi, kes käib sageli üle piiri ja viitsib pisut tööd teha, siis andke teada ja lepime töötasus kokku.
