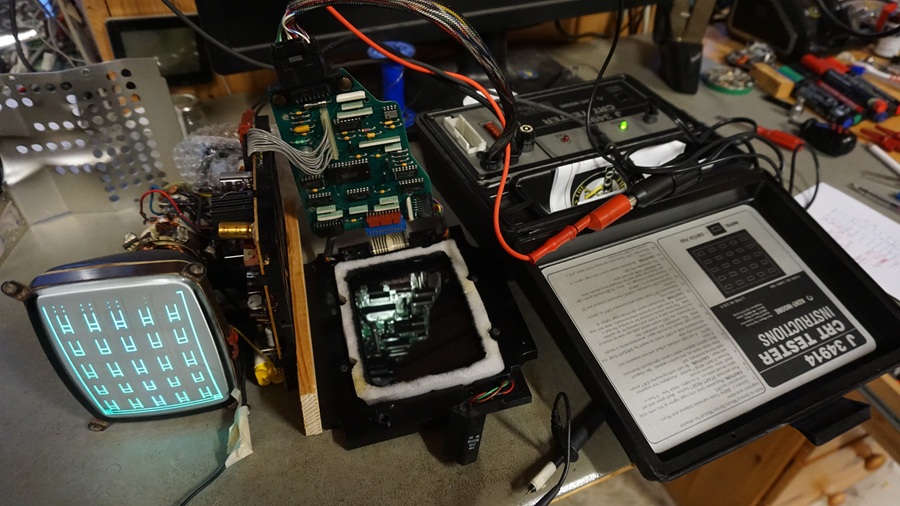

Kaugelt maalt suure lombi tagant saabus J34914 CRT ekraani tester. Ilma selleta oleks ekraani päris võimatu remontida, ise teha miskit, mis pilti näitaks (pole ju selle CRT skeeme kuskilt võtta) võtaks mõttetult kaua aega. Tänaseks siis niikaugel, et enamus elektrolüütkondensaatoreid välja vahetatud. Üllatav, põhilised vigased olid väga kvaliteetse Nichicon tootja omad. Aga jalgade väljatuleku koht mitte kummi vaid tekstoliidiga isoleeritud. Ja nii see elektrolüüt plaadile laiali valgus, andis puhastada. Ja pilt hoopis parem, aga mitte õige veel, enne 1/3 vasakult poolt puudu ja keskele kokku surutud (unustasin pilti teha).

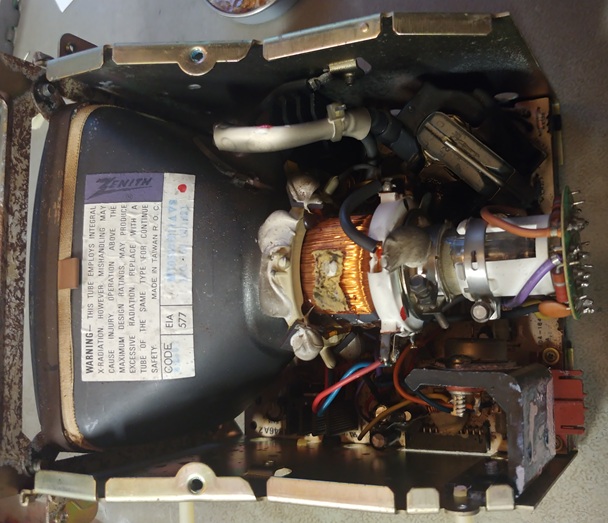

Aga milline siis seestpoolt välja näeb:

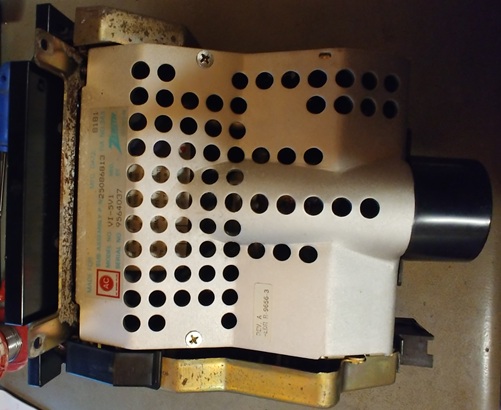

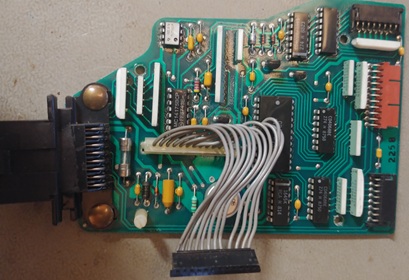

All siis puutetundliku osa ja osaliselt ekraani signaalide (Enable, Vsync jne) juhtmoodul. See punakas-pruun pistik aga eraldi videosignaali ja Hsunc signaali oma.

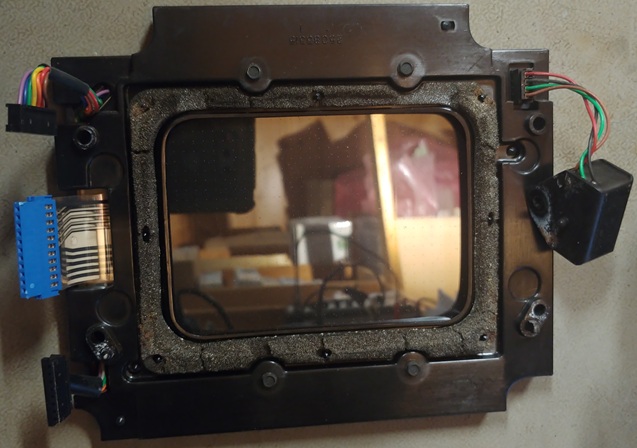

Juhtmoodul ja puutetundlik värk näeb selline välja, vastikult õrn kaabel on keskel, teiselpool junn on elektroluminessentsi taustvalgustuse pingemoodul.





Ja kuidas siis töö käib

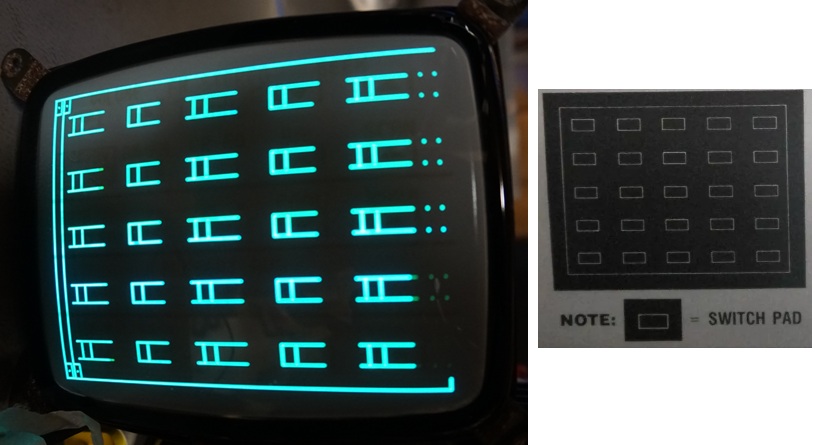

Ei lähe asjad lihtsalt, pilt on küll õiges mõõdus, aga mitte õige, sünkroniseerimisega miskit ikka valesti. Kusjuures ilma Hsync signaalita (pruun pistik) lülitab ekraani üldse välja (ei ole tava arvutimonitori/TV lahendus). Selline on pilt ja kõrval, milline peaks olema.
