Suuremate poiste mänguasjad
#21

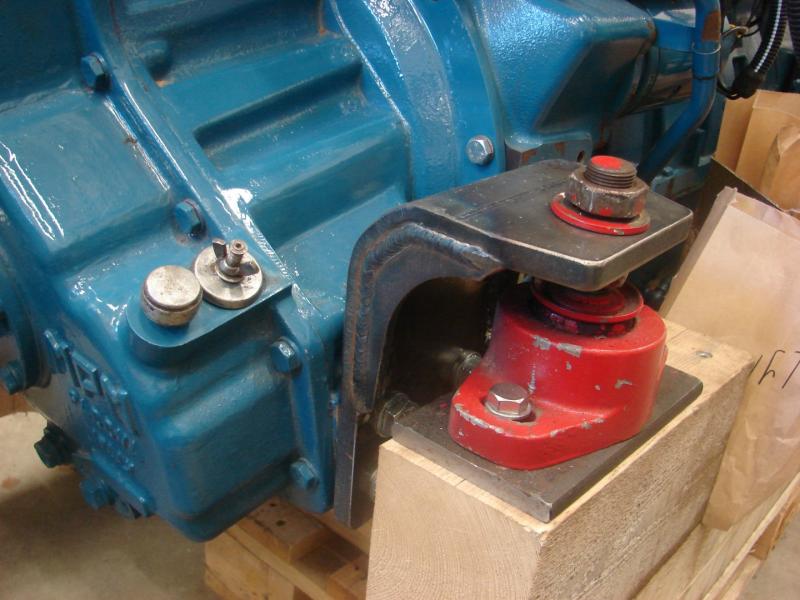

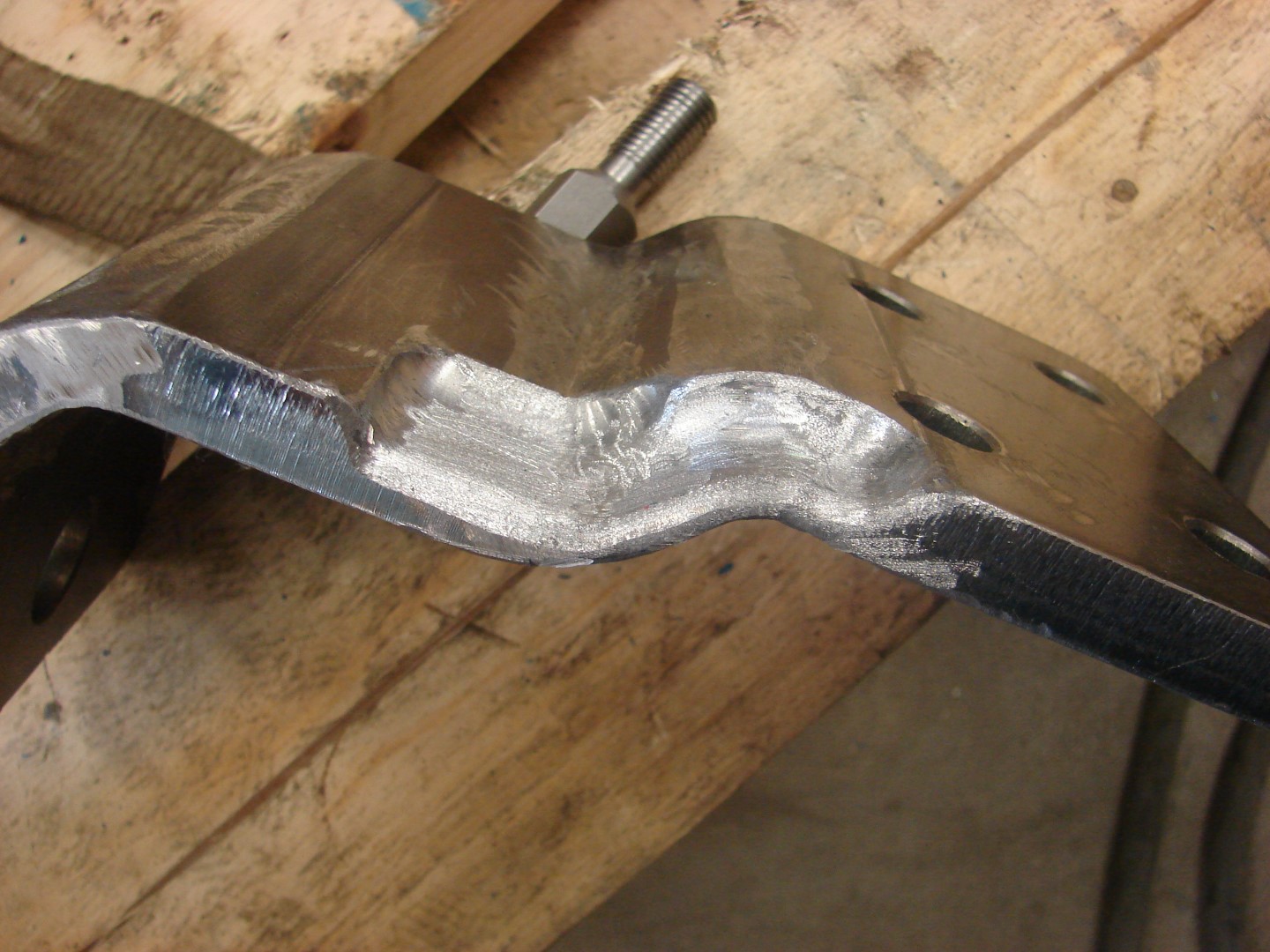

Täna oli jälle produktiivne päev, sai kasti kronsteinid peaaegu valmis voolitud.

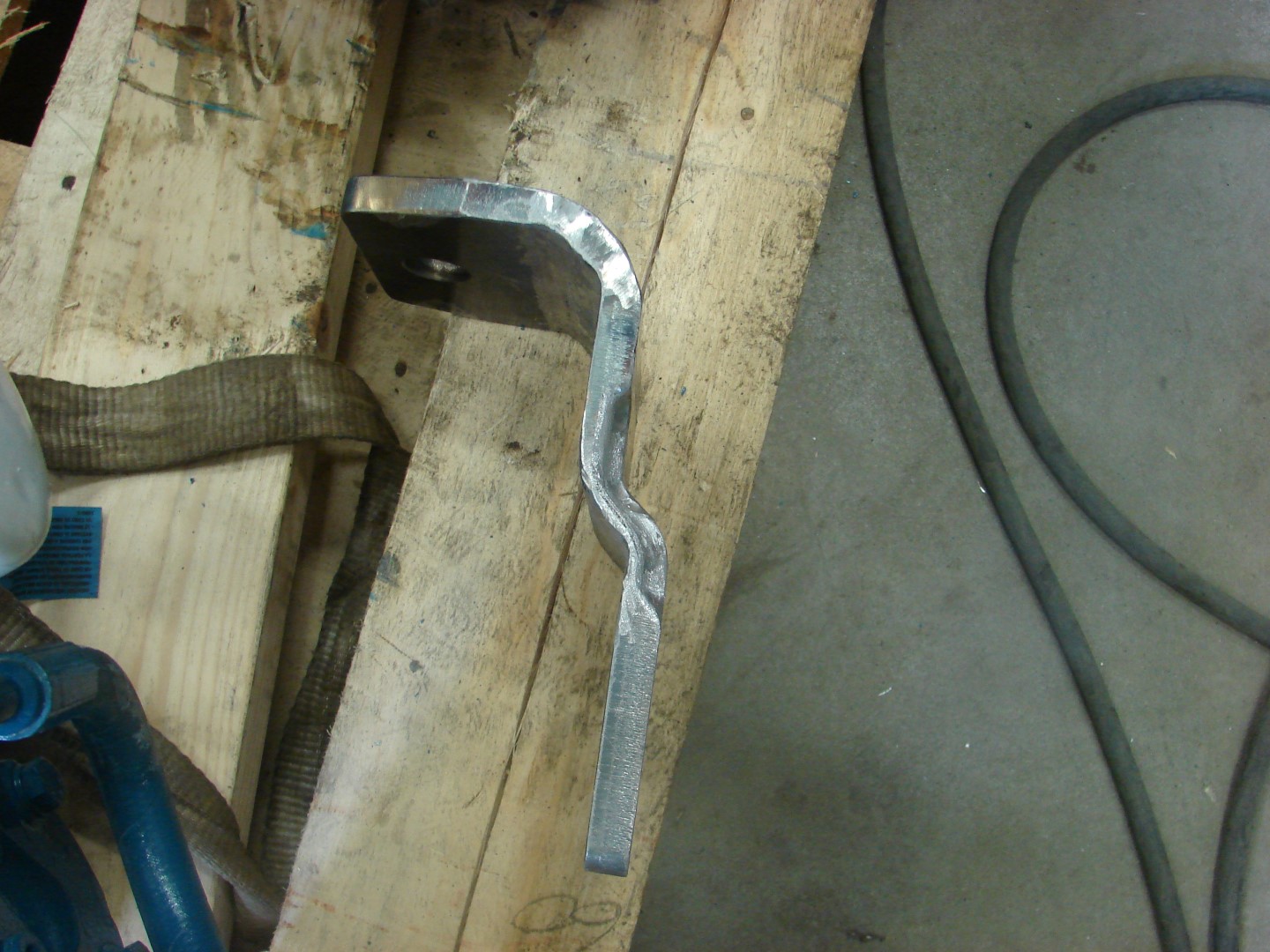

Selline kõverik on tingitud sellest, et  kasti külg on sellise kujuga ja paat ei ole projekteeritud sellise mootori ja kasti kooslusele.

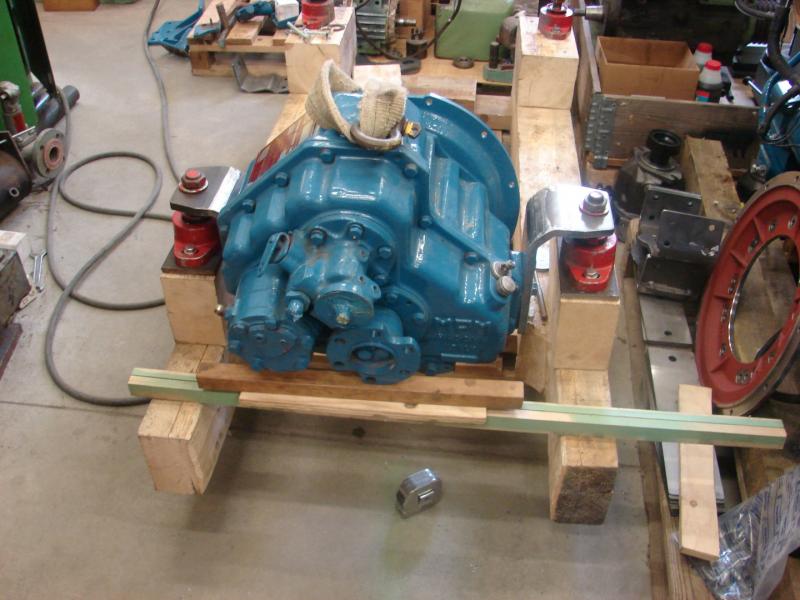

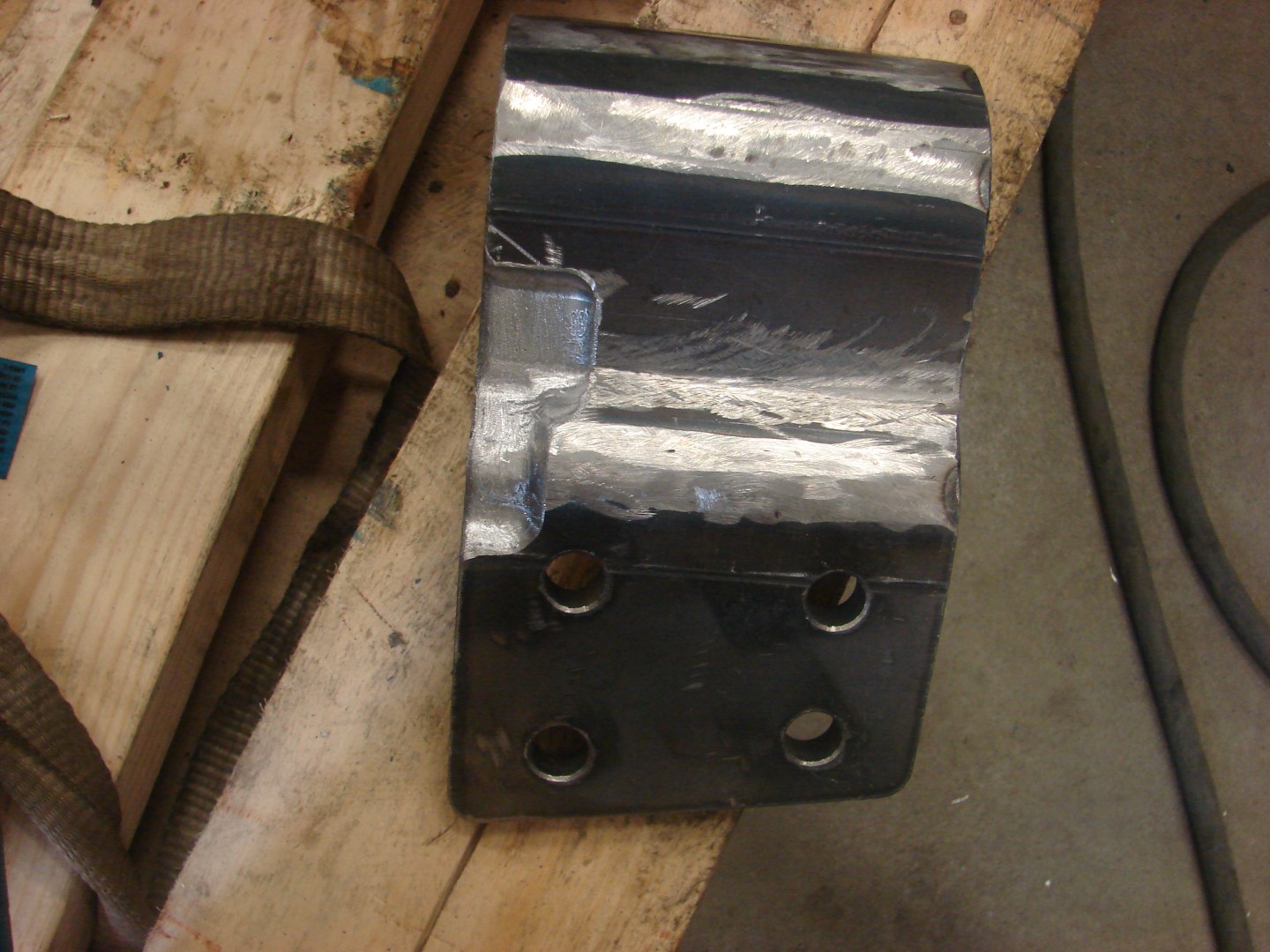

Siin on kast vundamendi maketil omal kohal

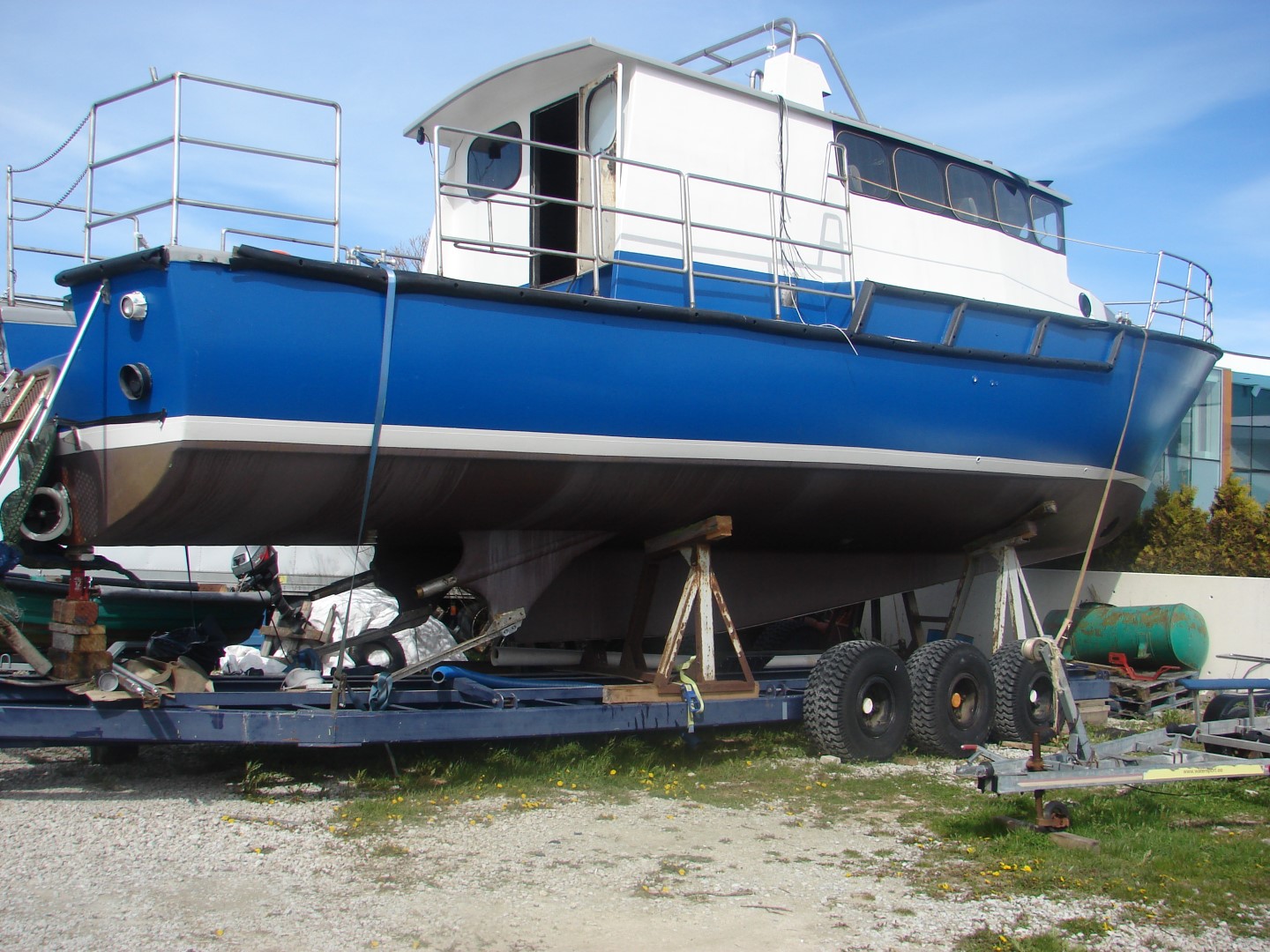

Paat ise on selline

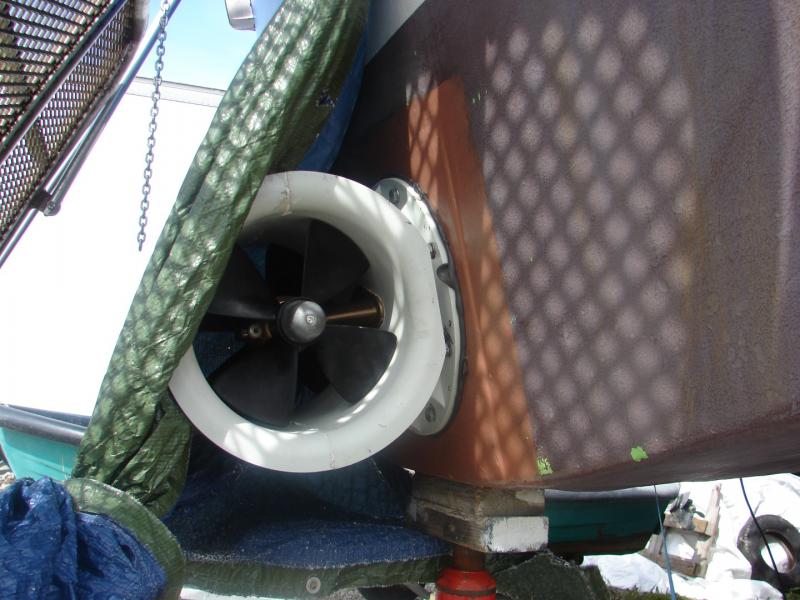

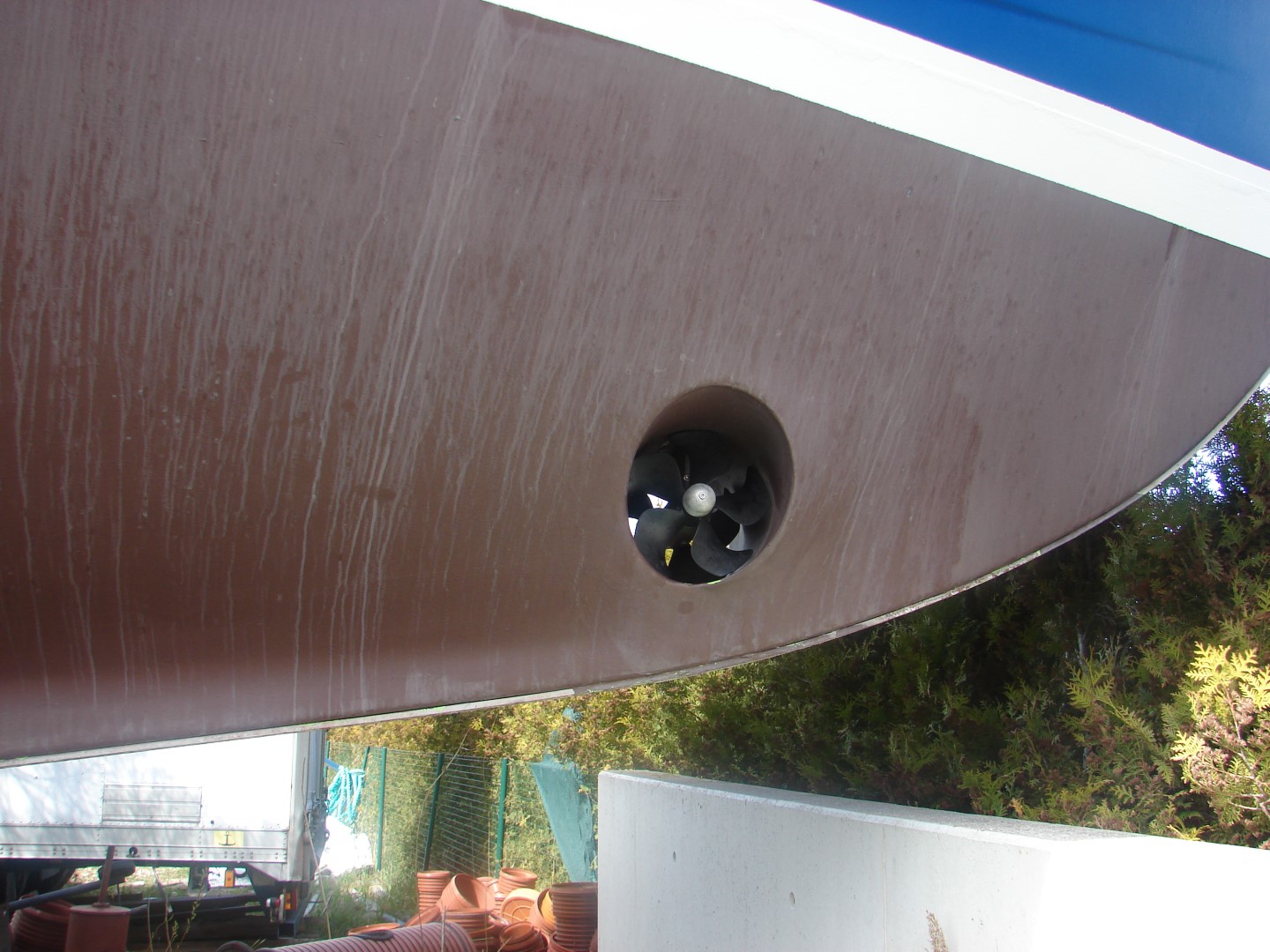

Ahtri ja vööri põtkurid, neid originaalis ei olnud. Hüdropump mootori otsas on nende käitamiseks.


Vasta
#22

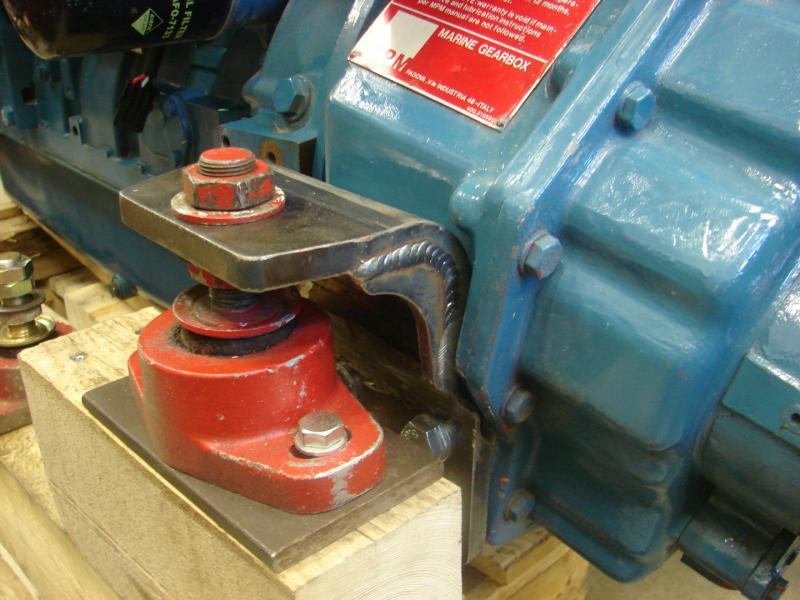

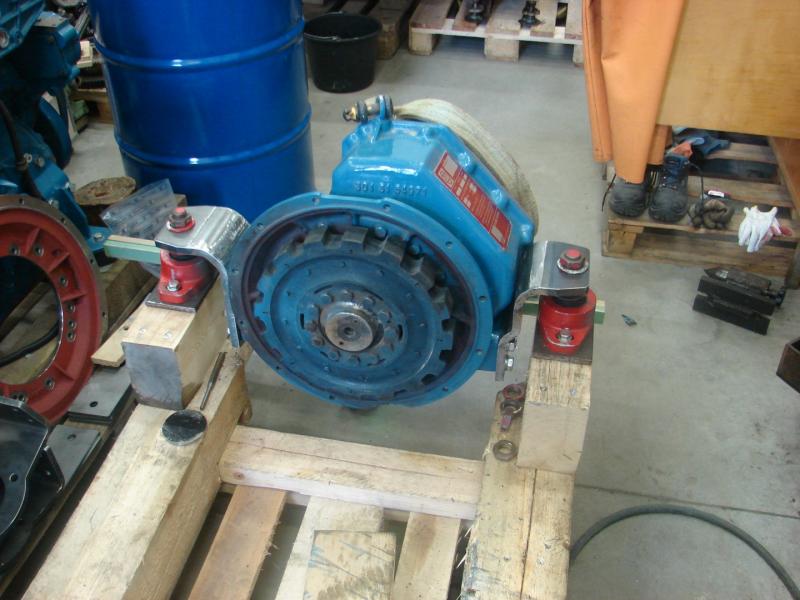

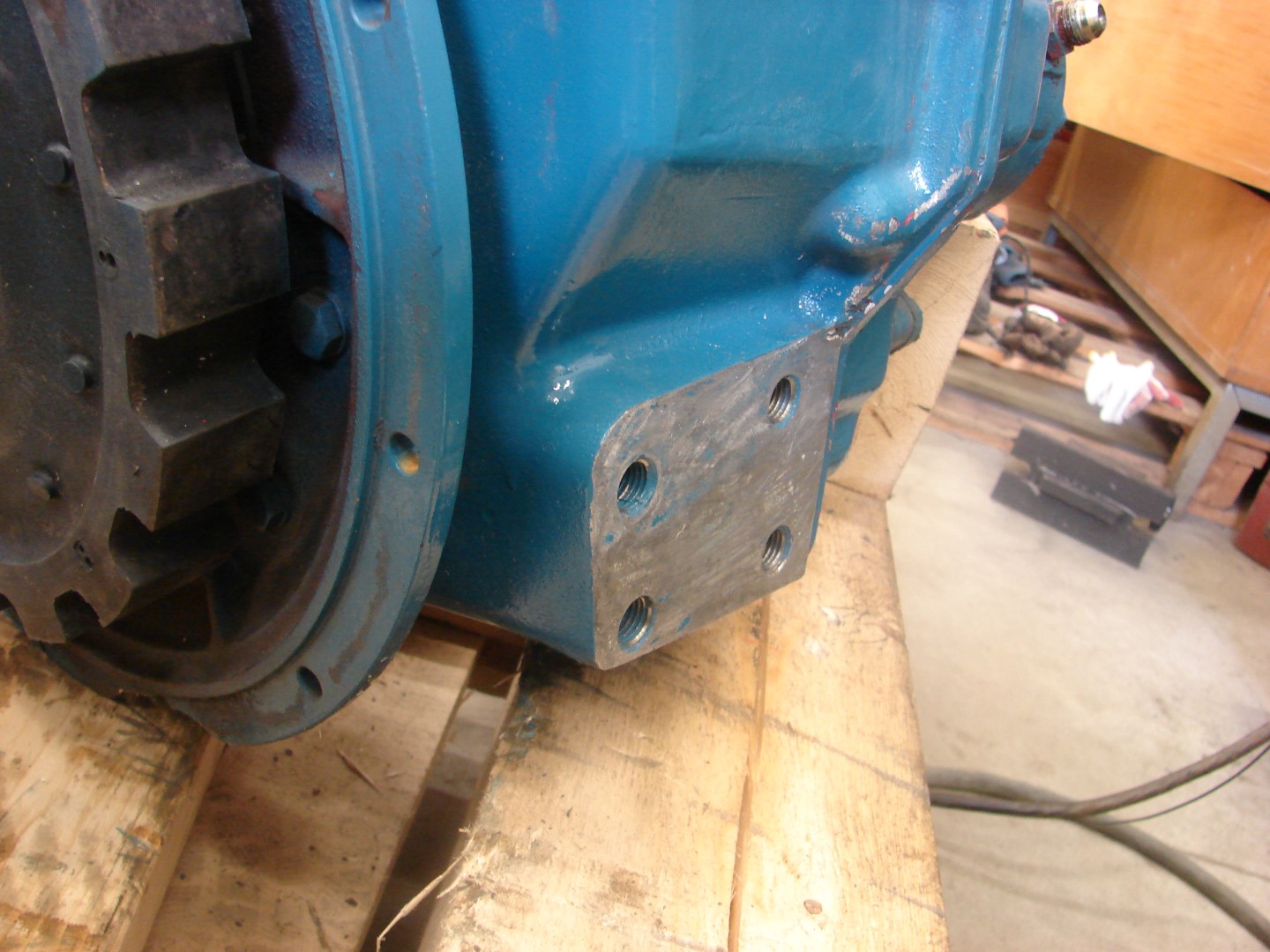

Kasti käppadele said tugevdusribid ka külge.

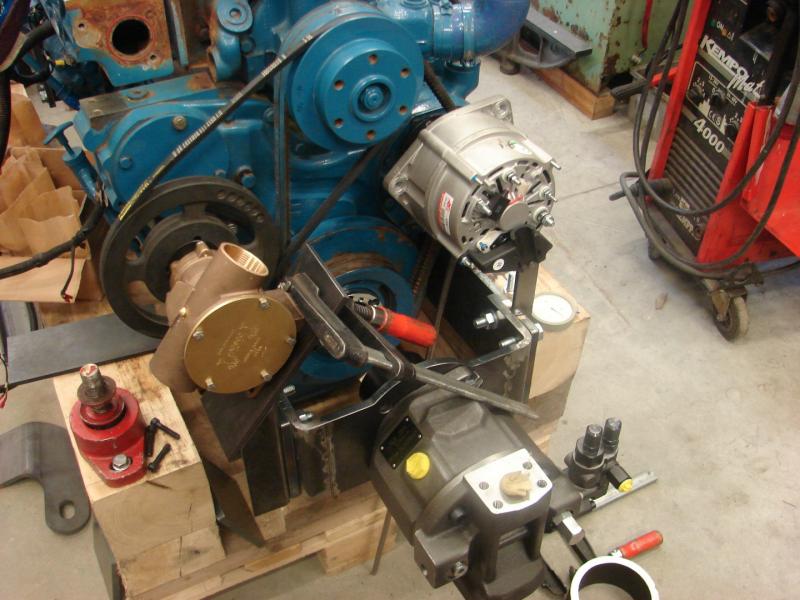

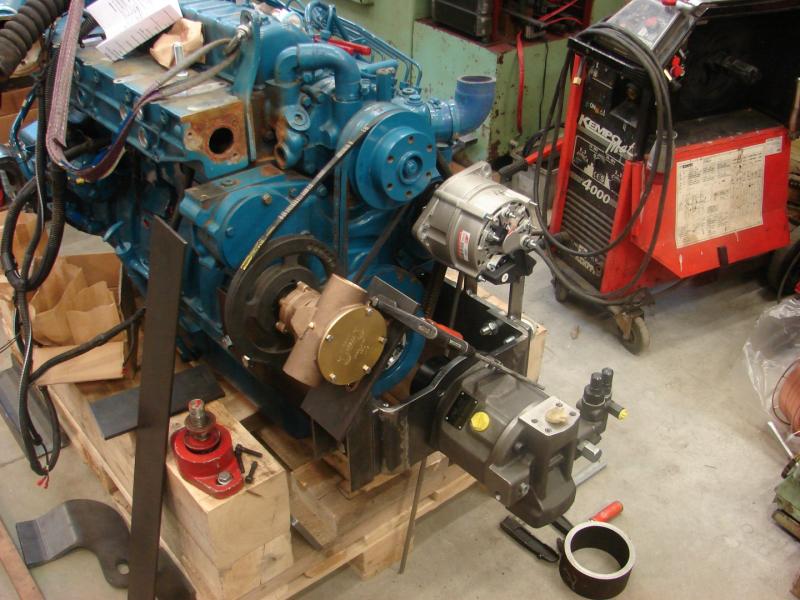

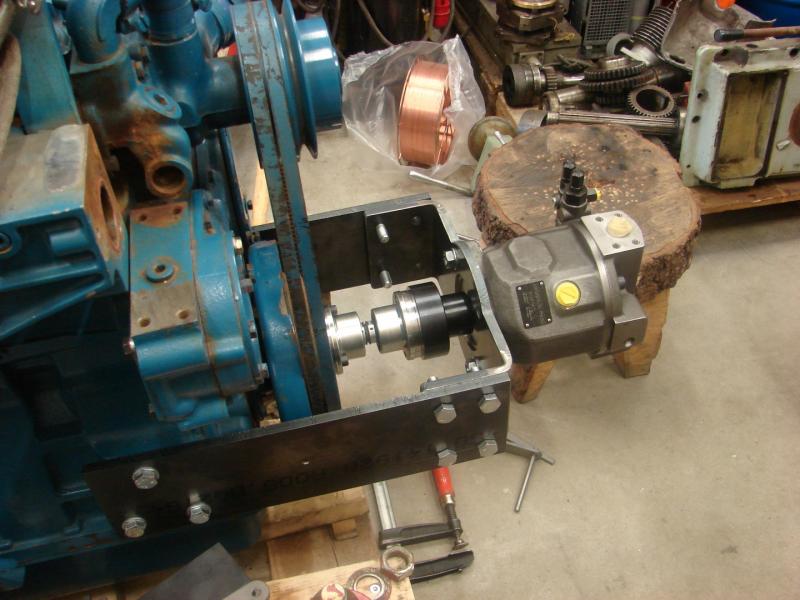

Pumba ja kardaani proov, sai hea.

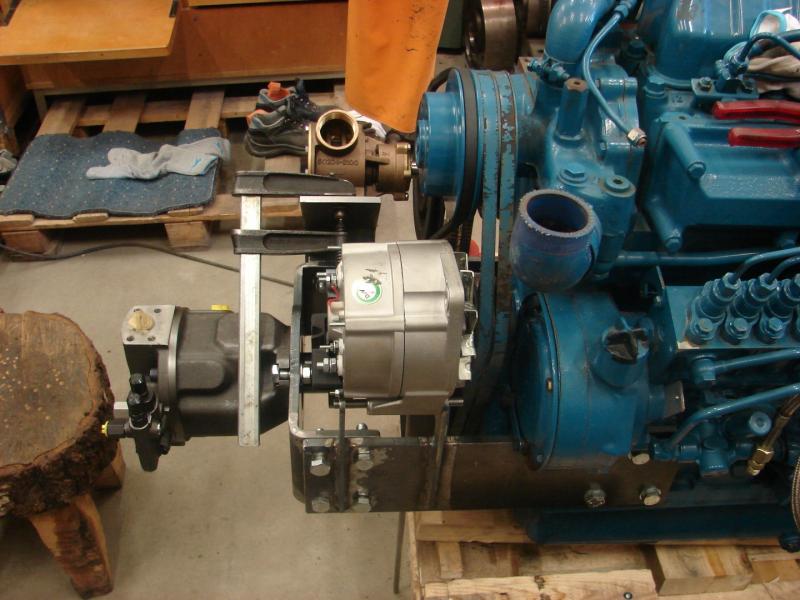

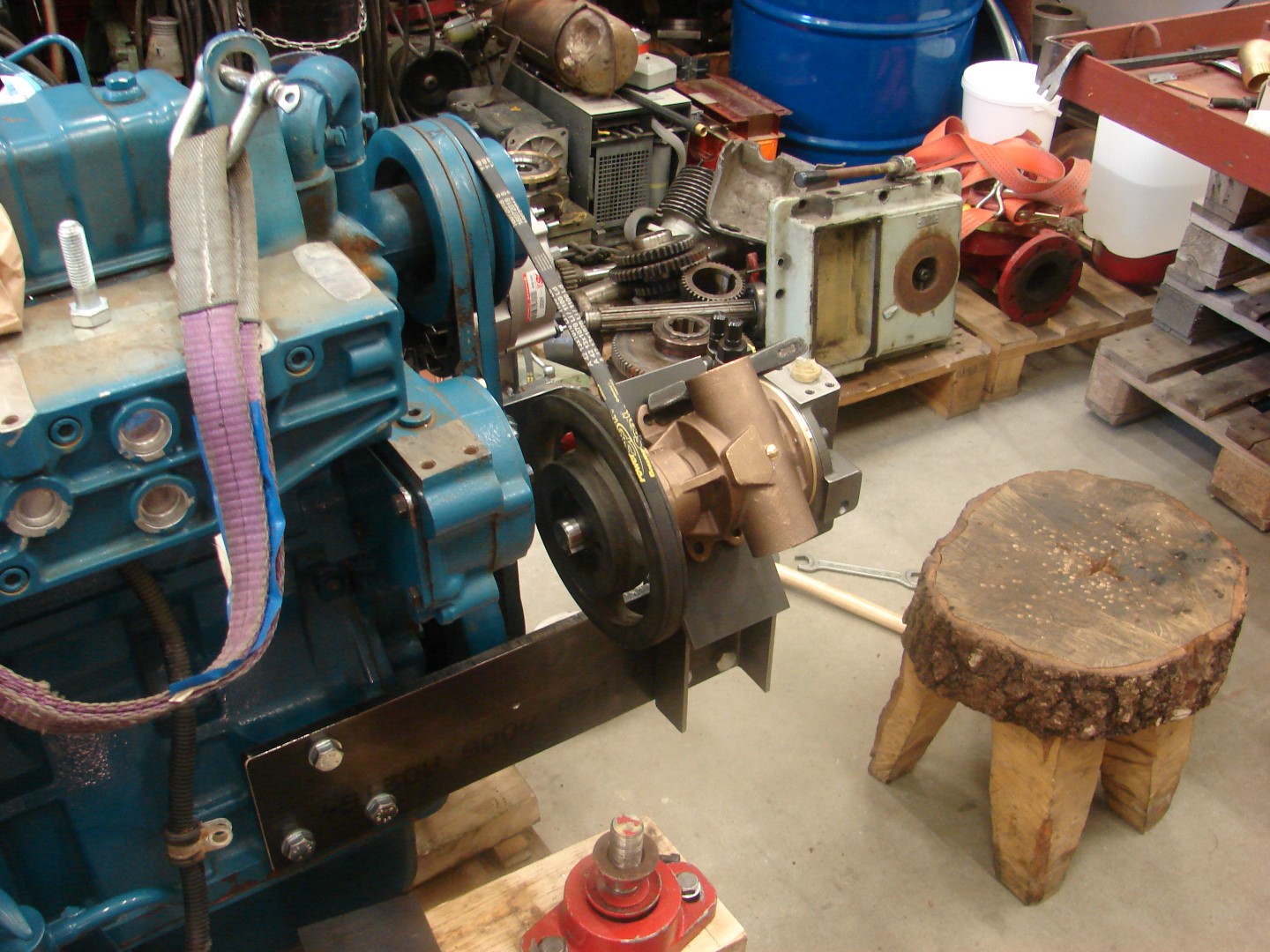

Loksusid ka paika generaatori ja jahutusvee pumba asukohad
Kuna generaator läheb tagurpidi peale tuleb liistusoon rihmaseibi
teha, muidu ei pea mutter seibi kinni. Tuleb veel generaatori pingutus teha
aga see sõltub jahutusvee pumba kronsteinist, ehk tegeleme siis kui pumba
kronstein valmis on.



Põhimõtteliselt eelviimane kurv ja lähiajal ehk saabub viimane kurv ja siis lõpusirge.
Vasta
#23

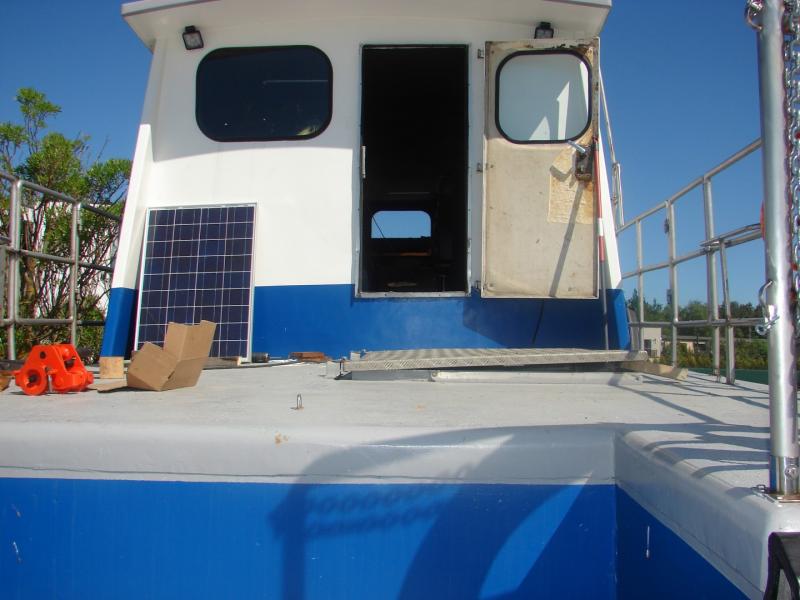

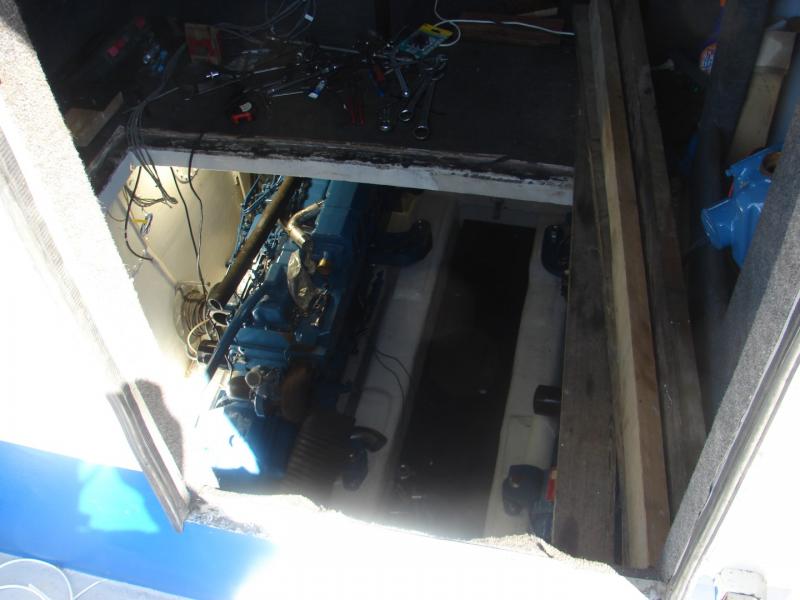

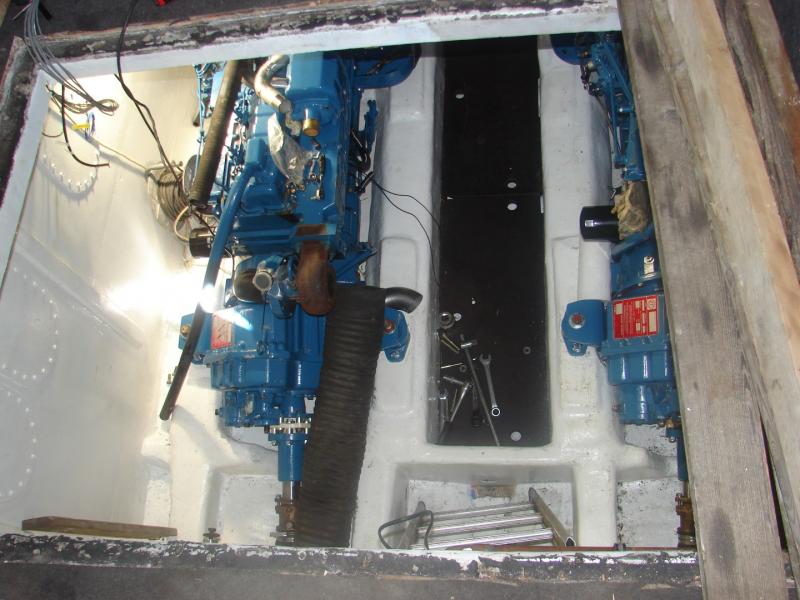

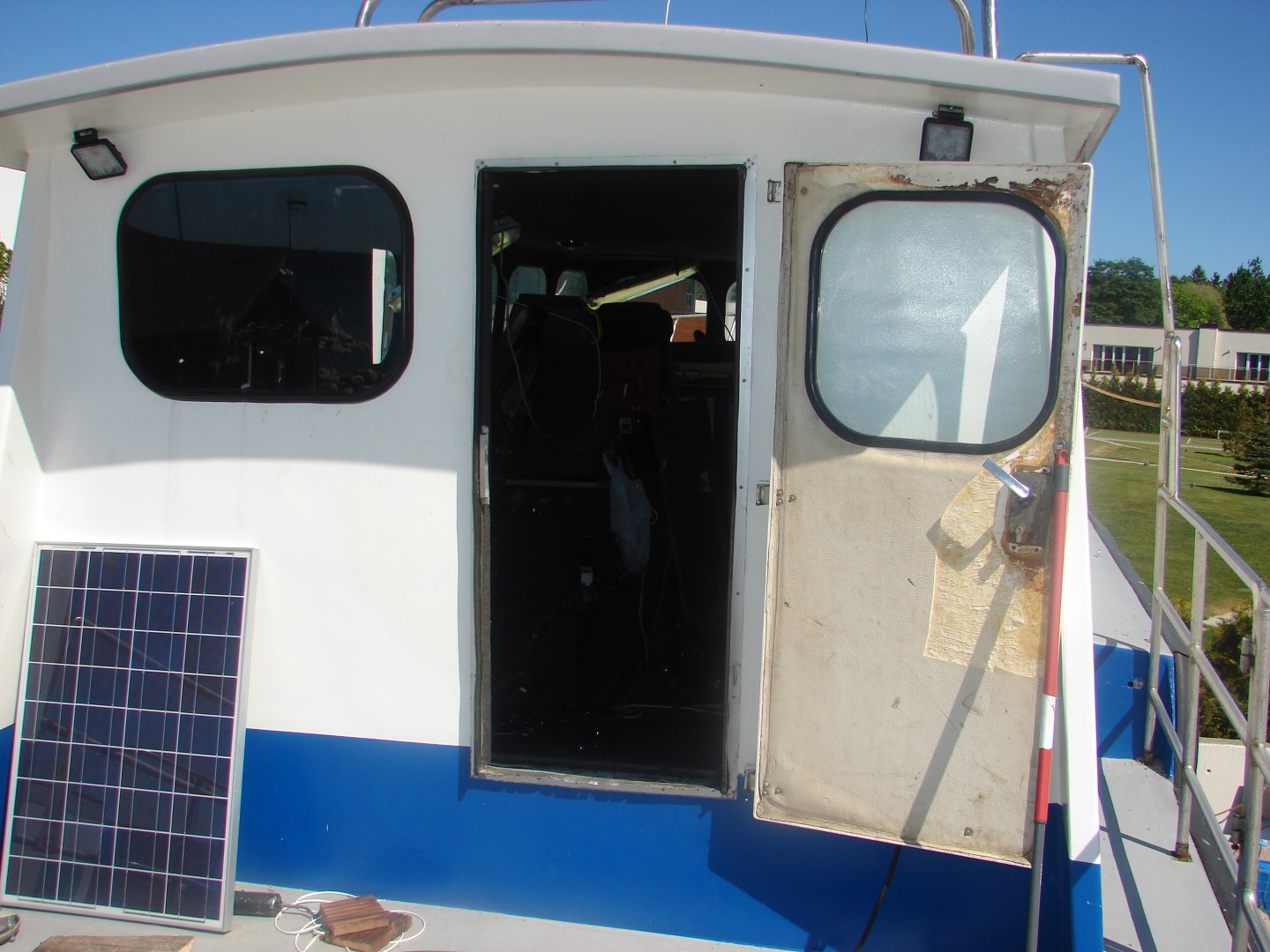

Viimane kurve ka läbitud, mootorid läbi ukseaugu otse laeva "keldrisse" sisse pistetud. Tegid oma ala spetsialistid.
"Kelder" nüüd ülemäära suur ei ole, kõrgus on selline, et minul 1,8+meetrise kasvu juures on turi vastu lage.
Sisse läksid mootorid ja kastid eraldi ja ükshaaval, sealjuures mootorid paljalt, kõik käpad, generaatorid, veepumbad, soojusvahetid ja vahejahutid maha võetult.
Komplekteerimist ja sättimist jätkub kauemaks.

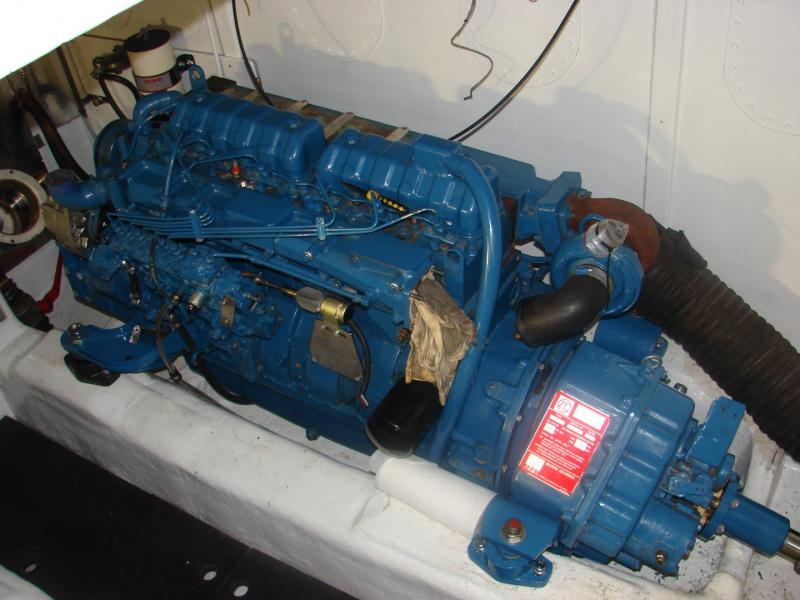

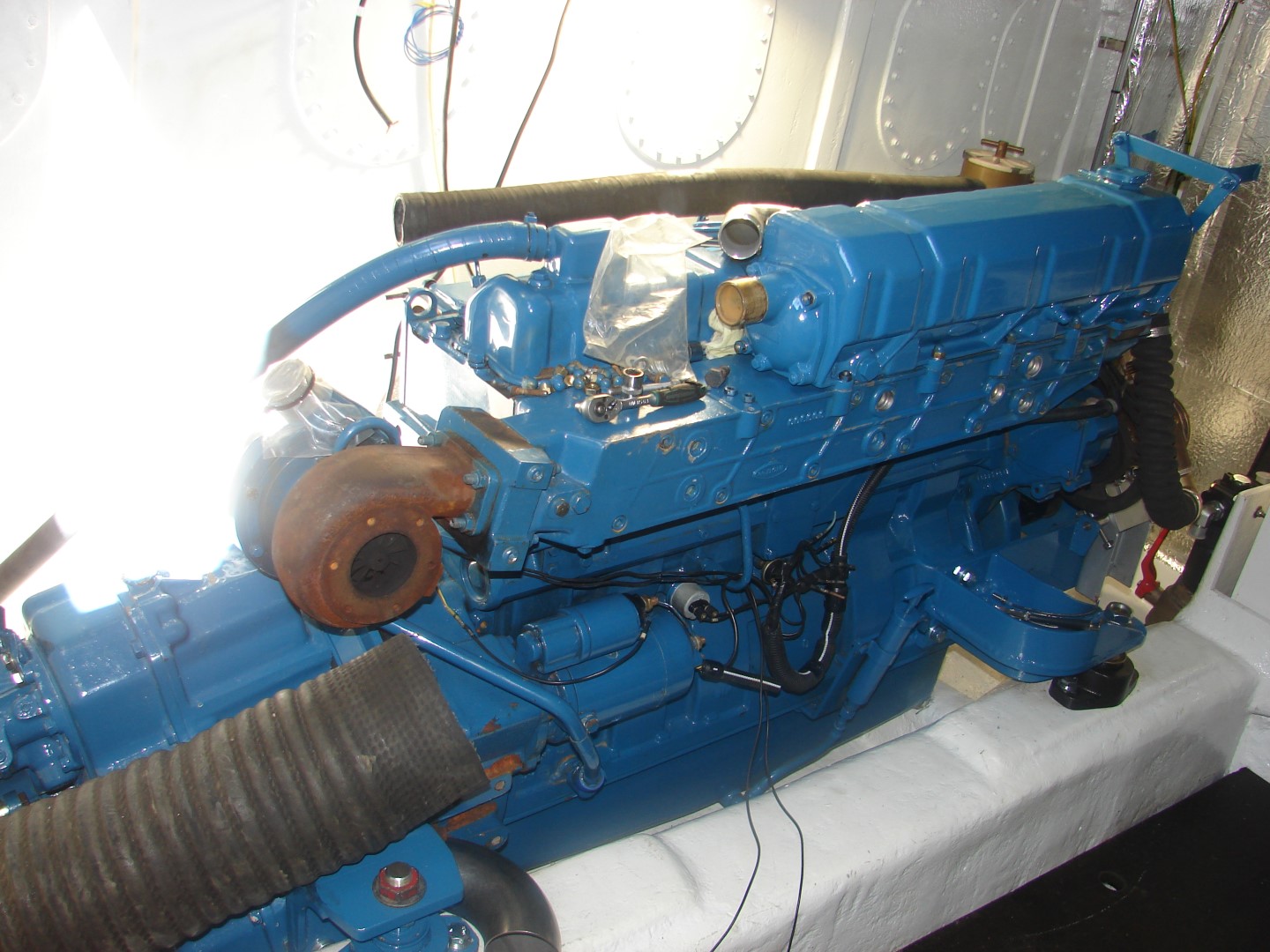

Parem mootor



Vasem mootor

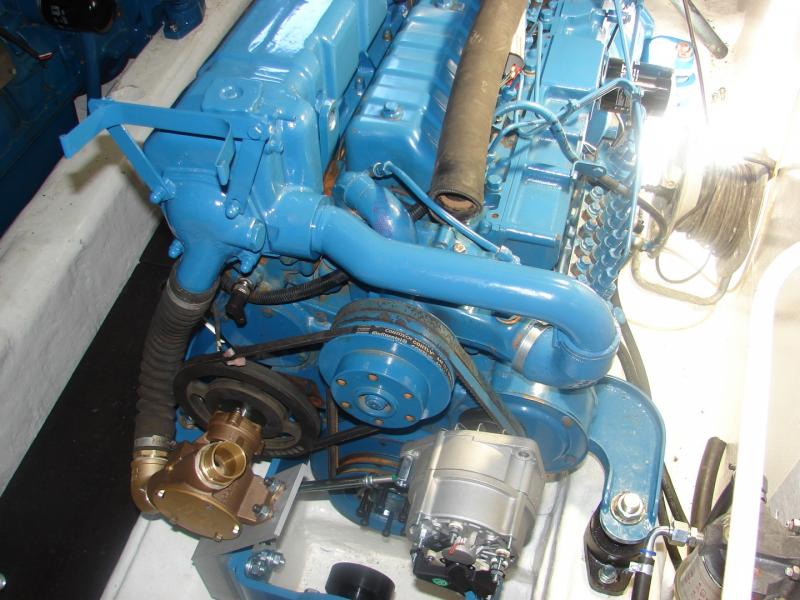

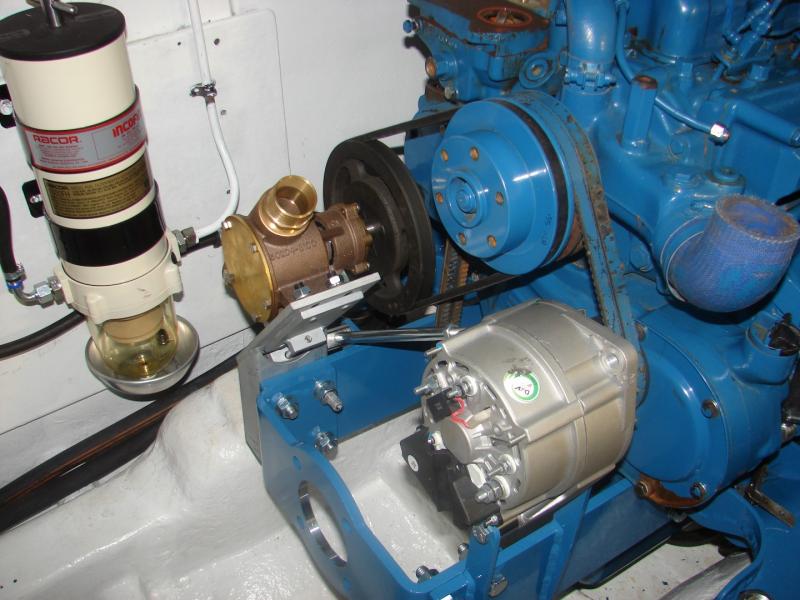

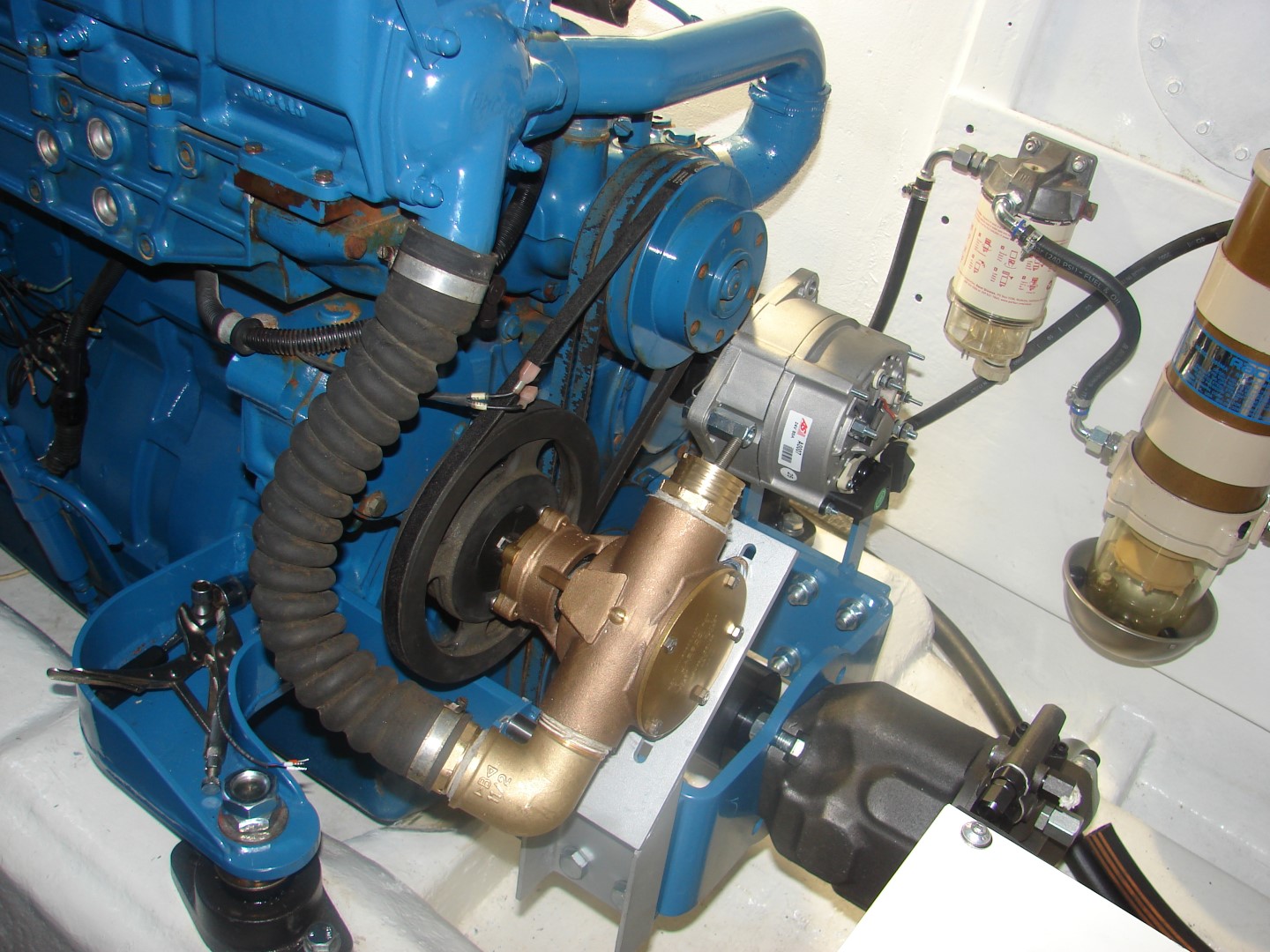

Generaator ja veepump parem mootor

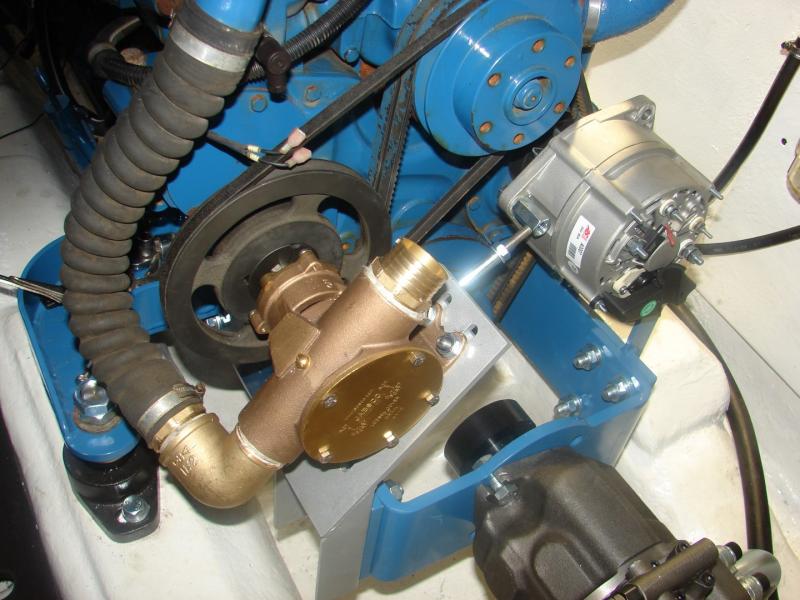

Generaator, veepump ja hüdropump vasem mootor



Sellega on minu etteaste selles projektis ilmselt lõppenud.
Vasta
#24

M.R. Kirjutas:Viimane kurve ka läbitud, mootorid läbi ukseaugu otse laeva "keldrisse" sisse pistetud. Tegid oma ala spetsialistid.
"Kelder" nüüd ülemäära suur ei ole, kõrgus on selline, et minul 1,8+meetrise kasvu juures on turi vastu lage.
Sisse läksid mootorid ja kastid eraldi ja ükshaaval, sealjuures mootorid paljalt, kõik käpad, generaatorid, veepumbad, soojusvahetid ja vahejahutid maha võetult.
Komplekteerimist ja sättimist jätkub kauemaks.



Parem mootor



Vasem mootor



Generaator ja veepump parem mootor



Generaator, veepump ja hüdropump vasem mootor



Sellega on minu etteaste selles projektis ilmselt lõppenud.
Mitme jalane see patsient on?
Vasta
#25

Jalgasi ei tea aga nii 15-17 meetrit tuleb ära ehk.
